Wyłącznik nadprądowy z charakterystyką B - kiedy warto?

Co oznacza charakterystyka B i kiedy ma sens

Patrzę na to tak: wyłącznik nadprądowy nie jest „zwykłym włącznikiem z bezpiecznikiem”, tylko aparatem, który ma ochronić przewód i sam obwód w dwóch różnych sytuacjach. Człon termiczny reaguje na przeciążenie, a człon elektromagnetyczny ma odcinać zwarcie niemal natychmiast. W charakterystyce B próg szybkiego zadziałania przy zwarciu leży zwykle między 3 a 5 In, więc dla aparatu 10 A oznacza to obszar mniej więcej 30-50 A.

W praktyce taka reakcja ma sens tam, gdzie obwód nie ma dużego prądu rozruchowego. Legrand podaje w swoich kartach, że dla charakterystyki B próg zwarciowy mieści się właśnie w tym zakresie, a Hager opisuje tę klasę jako odpowiednią dla obciążeń rezystancyjnych i oświetleniowych. To dlatego B często trafia do obwodów lamp, prostych gniazd i niewielkich instalacji domowych.

Warto pamiętać o drugiej stronie medalu: jeśli w obwodzie pojawia się duży impuls startowy, B może zadziałać zbyt wcześnie mimo tego, że instalacja jest poprawna. I właśnie od tego zależy kolejny krok, czyli poprawne odczytanie oznaczeń na aparacie.

Jak czytać oznaczenia na wyłączniku, żeby nie pomylić parametrów

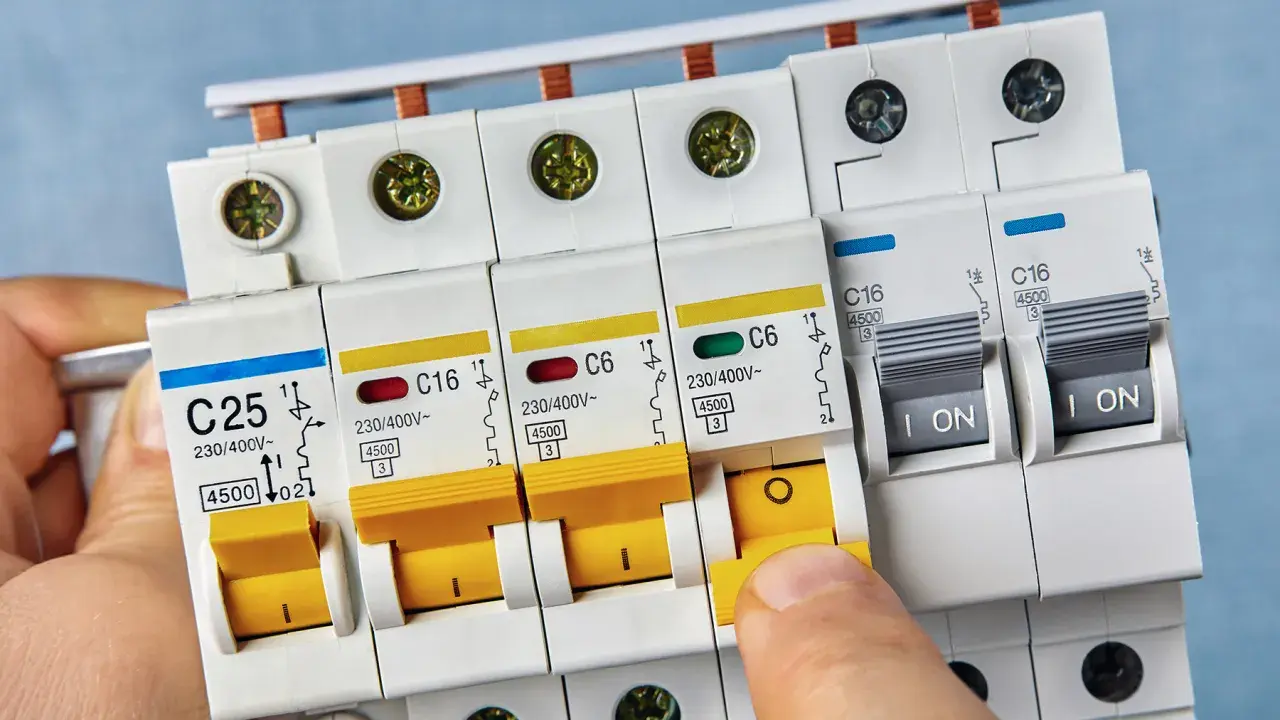

Na obudowie szukam nie tylko litery przy charakterystyce. Dla doboru liczą się przynajmniej cztery rzeczy: prąd znamionowy In, litera charakterystyki, zdolność zwarciowa oraz liczba biegunów. In mówi, przy jakim obciążeniu aparat ma pracować w sposób ciągły, a zdolność zwarciowa pokazuje, jaki prąd zwarcia może bezpiecznie wyłączyć. W mieszkaniówce często spotyka się 6 kA albo 10 kA, ale to nie jest dekoracja katalogowa, tylko realny parametr bezpieczeństwa.

Normowe granice dla przeciążenia są równie ważne. W danych producentów pojawiają się wartości 1,13 In jako prąd, przy którym wyłącznik nie powinien jeszcze zadziałać, oraz 1,45 In jako poziom, przy którym zadziałanie powinno już nastąpić. To pomaga zrozumieć, dlaczego zabezpieczenie nie powinno wybijać od lekkiego, krótkiego wzrostu poboru, ale też nie może bez końca tolerować przeciążonego obwodu.

Ja zawsze sprawdzam też liczbę biegunów. Jednobiegunowy aparat nie rozwiąże tego samego problemu co 2P, 3P czy 4P, zwłaszcza gdy w grę wchodzi obwód trójfazowy albo potrzeba pełniejszego odłączenia zasilania. Sam napis „B” niczego jeszcze nie przesądza, dlatego dalej zestawiam ją z innymi charakterystykami w praktycznych zastosowaniach.

B, C i D w praktyce dla domu i oświetlenia

Najwięcej pomyłek widzę przy oświetleniu LED. Sama technologia LED nie przesądza jeszcze o wyborze zabezpieczenia, bo liczy się też prąd rozruchowy sterowników, liczba opraw na jednym obwodzie i długość linii. Przy kilku punktach świetlnych B zwykle działa bez problemu, ale przy rozbudowanych obwodach z wieloma driverami potrafi być zbyt „nerwowa”.

Jeśli obwód ma pracować długo i bez niespodzianek, patrzę przede wszystkim na zachowanie całości, a nie na samą etykietę oprawy. To prowadzi wprost do pytania, jak dobrać zabezpieczenie do konkretnej instalacji bez zgadywania.

Jak dobrać zabezpieczenie do obwodu bez zgadywania

Najpierw określam rodzaj odbiorników. Obwód oświetleniowy z prostymi lampami i niewielkim rozruchem zwykle dobrze współpracuje z charakterystyką B, natomiast większa liczba zasilaczy, transformatorów lub silników częściej wymaga charakterystyki C. To ważne, bo zbyt „czułe” zabezpieczenie będzie wyłączać obwód przy każdym impulsie, a zbyt „tępe” może nie chronić instalacji tak, jak powinno.

Następnie sprawdzam prąd znamionowy i przewód. W praktyce domowej najczęściej spotyka się zestawienia rzędu 10 A dla prostych obwodów oświetleniowych i 16 A dla gniazd, ale nie traktuję tego jak automatu. Ostateczny dobór zależy od przekroju żył, sposobu prowadzenia przewodu, długości obwodu i warunków ułożenia. Jeśli ktoś pomija ten etap, później dziwi się, że „ten sam” wyłącznik w jednym domu działa świetnie, a w drugim wybija bez przerwy.

Trzecia rzecz to zdolność zwarciowa. W katalogach producentów spotkasz najczęściej 6 kA lub 10 kA w aparatach mieszkaniowych, ale trzeba ją odnieść do spodziewanego prądu zwarciowego w konkretnym punkcie rozdzielnicy. Sam fakt, że aparat ma charakterystykę B, nie wystarcza, jeśli jego zdolność wyłączania jest za mała dla danej instalacji.

Jeśli mam wątpliwość, rozbijam dobór na prostą sekwencję: odbiorniki, przewód, prąd znamionowy, prąd zwarciowy, liczba biegunów. Dopiero na końcu wybieram konkretny model. Takie podejście zwykle oszczędza późniejszych poprawek i zbędnych wymian.

Najczęstsze błędy, które powodują zbędne zadziałania

Najpopularniejszy błąd to patrzenie wyłącznie na ampery. Ktoś widzi 16 A, uznaje temat za zamknięty i nie zwraca uwagi na charakterystykę, a potem obwód zachowuje się zupełnie inaczej, niż oczekiwano. W praktyce literę B, C albo D dobiera się do sposobu pracy obciążenia, a nie do tego, co akurat jest „popularne” w hurtowni.

Drugi błąd to lekceważenie prądu rozruchowego. Dotyczy to szczególnie modernizacji oświetlenia na LED. Jeśli opraw jest dużo, a sterowniki biorą jednocześnie mocny impuls startowy, nawet poprawnie dobrane zabezpieczenie może wyłączać obwód przy załączeniu. Wtedy problemem nie jest „za słaby bezpiecznik”, tylko źle dopasowana charakterystyka.

Trzeci błąd jest bardziej prozaiczny, ale widzę go często: wymiana aparatu bez sprawdzenia warunków montażu. Katalogi pokazują, że temperatura otoczenia, upakowanie obok innych modułów i słaba wentylacja wpływają na realne zachowanie wyłącznika. Inaczej pracuje pojedynczy aparat w chłodnej rozdzielnicy, a inaczej cały rząd mocno obciążonych modułów w ciepłej szafce.

Do tego dochodzi mylenie wyłącznika nadprądowego z wyłącznikiem różnicowoprądowym. To są dwa różne poziomy ochrony. Jeden pilnuje przeciążeń i zwarć, drugi przede wszystkim ochrony przeciwporażeniowej. Bez tego rozróżnienia łatwo wyciągnąć zły wniosek z każdego „wybicia”.

Na co patrzę przed wymianą w rozdzielnicy i kiedy lepiej wezwać elektryka

Jeśli zabezpieczenie ma zostać wymienione zamiast istniejącego, zaczynam od odczytu starego aparatu i sprawdzenia, dlaczego w ogóle pracował. Czasem problemem jest zużyty wyłącznik, ale równie często winny bywa nowy odbiornik, poluzowany zacisk albo źle rozłożone obciążenie między obwodami. W takim przypadku sama wymiana na „mocniejszy” model tylko maskuje objaw.

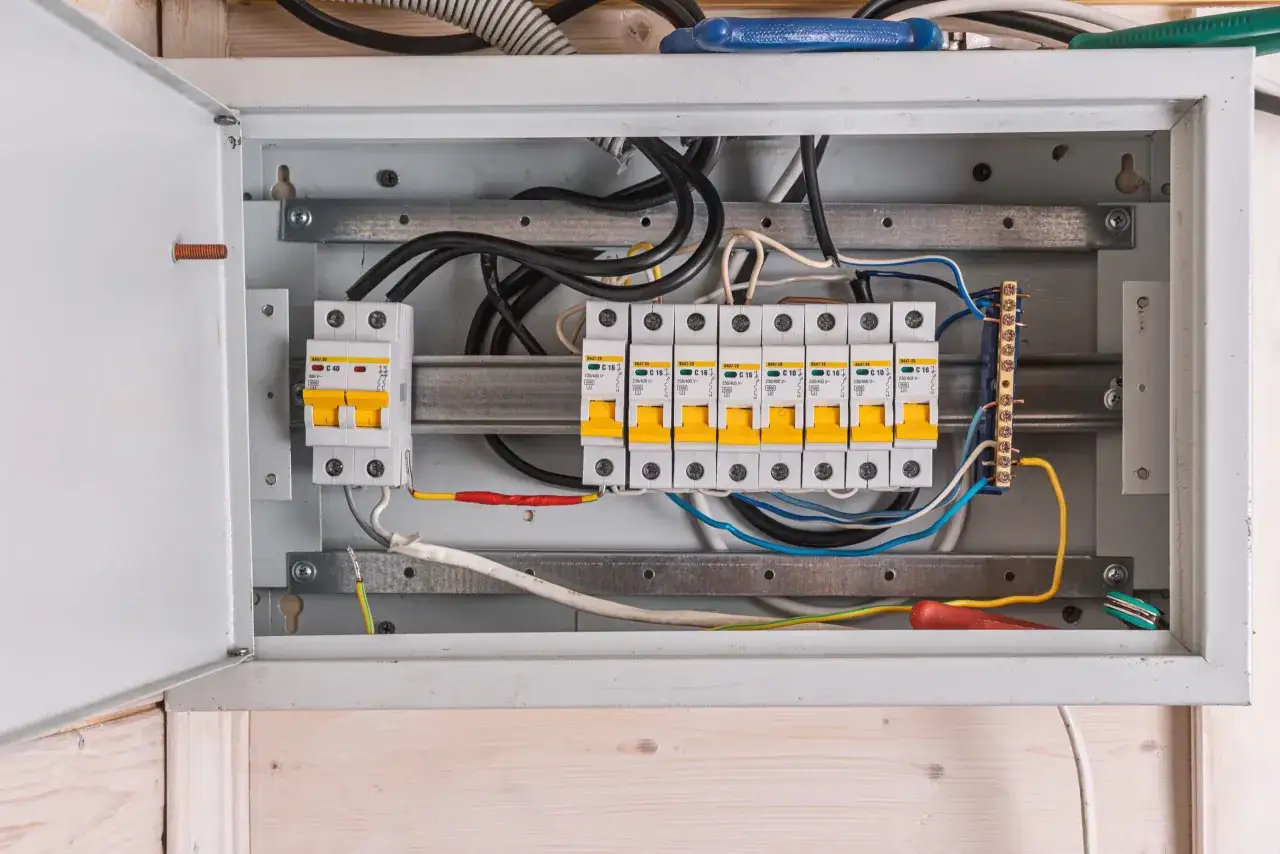

Zwracam też uwagę na miejsce montażu. W ciasnej rozdzielnicy, gdzie obok siebie pracuje wiele aparatów, prąd znamionowy może wymagać korekty ze względu na temperaturę i wzajemne nagrzewanie. To nie jest detal, tylko realny wpływ na stabilność całej instalacji. W praktyce najwięcej problemów wychodzi właśnie tam, gdzie ktoś założył, że rozdzielnica działa tak samo w każdych warunkach.

Jeśli po dołożeniu nowych lamp LED, czujników albo zasilaczy obwód zaczyna wybijać, nie wymieniam od razu aparatu na przypadkowy model. Najpierw sprawdzam obciążenie, potem stan połączeń i dopiero na końcu dobór charakterystyki. To podejście jest mniej efektowne niż szybka podmiana, ale po prostu działa lepiej. Dzięki temu łatwiej też zdecydować, czy w danym miejscu wystarczy B, czy sensowniejsza będzie inna charakterystyka.

Co zostaje najważniejsze, gdy wybierasz zabezpieczenie do domu

Jeżeli mam sprowadzić temat do kilku praktycznych wniosków, to powiedziałbym tak: charakterystyka B jest dobrym wyborem dla prostych obwodów oświetleniowych i obciążeń bez dużego rozruchu, ale nie wolno oceniać aparatu wyłącznie po literze. Liczą się też prąd znamionowy, zdolność zwarciowa, liczba biegunów i warunki montażu w konkretnej rozdzielnicy.

W instalacjach po remoncie, zwłaszcza z nowym LED-em, najwięcej daje spokojna weryfikacja: jaki jest odbiornik, jaki ma prąd startowy, jaki przewód go zasila i jak zachowuje się cała linia po załączeniu. To właśnie na tym etapie najczęściej rozstrzyga się, czy wyłącznik będzie działał bezproblemowo, czy zacznie niepotrzebnie reagować.

Jeśli chcesz uniknąć błędu, nie zaczynaj od pytania „jaki model jest najlepszy”, tylko od tego, co dokładnie ma chronić. W elektryce to zwykle najkrótsza droga do właściwej decyzji, także przy doborze zabezpieczenia do oświetlenia i domowej rozdzielnicy.
