Dobrze zaprojektowana rozdzielnica elektryczna w domu jednorodzinnym decyduje nie tylko o bezpieczeństwie, ale też o tym, czy awaria jednego obwodu wyłączy pół domu, czy tylko jeden pokój. W praktyce to właśnie tutaj zaczynają się porządek w instalacji, wygoda użytkowania i sensowne zabezpieczenie sprzętów. Poniżej pokazuję, co powinno się w niej znaleźć, jak dobrać jej rozmiar, ile to zwykle kosztuje i które błędy najczęściej wychodzą dopiero po czasie.
Najważniejsze rzeczy do zapamiętania przy planowaniu rozdzielnicy
- Nie oszczędzaj na miejscu. Zostaw zapas modułów, bo rozbudowa instalacji w domu jest czymś normalnym.
- Rozdziel obwody logicznie. Kuchnia, łazienki, ogród, garaż i oświetlenie nie powinny wisieć na jednym zabezpieczeniu.
- Stawiaj na RCD typu A. W nowoczesnym domu to bezpieczniejszy wybór niż starszy typ AC.
- Ochrona przeciwprzepięciowa ma znaczenie. Chroni elektronikę, pompę ciepła, automatykę i sprzęt RTV/AGD.
- Najtańsza rozdzielnica rzadko wychodzi najtaniej. Koszt podnosi liczba aparatów, ale źle dobrany układ podnosi ryzyko przeróbek.
Po co rozdzielnica ma być zaplanowana, a nie tylko zamontowana
Ja traktuję rozdzielnicę jak centrum dowodzenia całej instalacji. Jeśli jest dobrze zaprojektowana, awaria nie rozlewa się po całym domu, a domownik może szybko odciąć zasilanie albo zdiagnozować problem. W polskich Warunkach technicznych zapisano m.in. oddzielny przewód ochronny i neutralny w obwodach rozdzielczych i odbiorczych, więc w nowym domu nie ma miejsca na przypadkowe mieszanie przewodów i zabezpieczeń.
W praktyce rozdzielnica ma trzy zadania: rozdziela energię na obwody, chroni instalację przed przeciążeniem i zwarciem oraz ogranicza skutki porażenia i przepięć. To dlatego nie wystarczy kupić „skrzynki z bezpiecznikami” i upchnąć tam wszystkiego po kolei. Liczy się układ, selektywność, czyli takie dobranie zabezpieczeń, żeby zadziałał najbliższy aparat, a nie cały dom, oraz wygodny dostęp do obsługi.
Najważniejsze jest też miejsce montażu. Rozdzielnica powinna być sucha, dostępna i chroniona przed przypadkowym uszkodzeniem. W dobrze przygotowanym domu lokuję ją tak, żeby dało się do niej podejść bez odsuwania mebli, bez wchodzenia nad sprzęty i bez kombinowania z drabiną. Gdy ten punkt jest dopięty, można spokojnie przejść do tego, co powinno się znaleźć w środku.

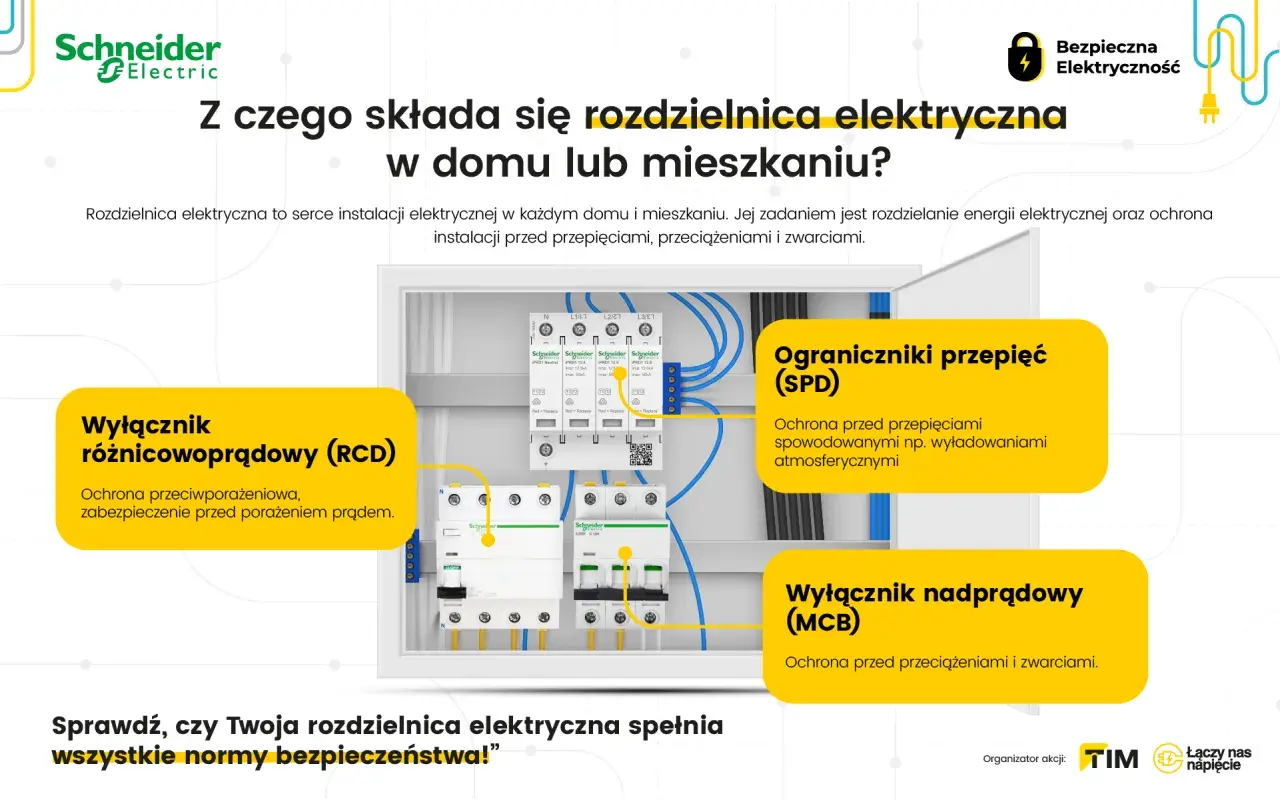

Co powinno znaleźć się w środku
W środku nie chodzi o ilość „fajnych modułów”, tylko o logiczny zestaw aparatów. Z mojego punktu widzenia domowa rozdzielnica powinna być zbudowana prosto, czytelnie i z zapasem na przyszłość. Licznik energii zwykle znajduje się w złączu albo osobnej szafce licznikowej, więc nie mylę go z właściwą rozdzielnicą wewnętrzną domu.
| Element | Do czego służy | Dlaczego jest ważny |
|---|---|---|
| Wyłącznik główny | Odłącza zasilanie całego domu jednym ruchem | Przydaje się przy serwisie, awarii i dłuższym wyjeździe |
| Wyłączniki nadprądowe | Chronią przed przeciążeniem i zwarciem | Każdy obwód powinien mieć własne zabezpieczenie |
| RCD, czyli wyłącznik różnicowoprądowy | Reaguje na prąd upływu i pomaga chronić przed porażeniem | W domu najlepiej dzielić instalację na kilka grup, a nie jedną wspólną różnicówkę |
| Ogranicznik przepięć | Ogranicza skutki skoków napięcia | Ma znaczenie dla elektroniki, automatyki, pomp i RTV/AGD |
| Szyny PE i N | Porządkują połączenia przewodów ochronnych i neutralnych | Ułatwiają montaż i późniejsze serwisowanie |
| Dodatkowe moduły sterujące | Obsługują automatykę, styczniki, zegary, monitoring | Warto je dodawać tylko tam, gdzie naprawdę są potrzebne |
Ja zwykle patrzę na tę listę jeszcze prościej: najpierw bezpieczeństwo, potem wygoda, dopiero na końcu dodatki. Jeśli instalacja ma fotowoltaikę, pompę ciepła, ładowarkę auta albo automatykę bramy, dochodzą kolejne wymagania i rozdzielnica szybko przestaje być „zwykłą skrzynką”. Dlatego następny krok to sensowny podział na obwody i odpowiednia liczba modułów.
Jak dobrać liczbę obwodów i modułów
To jest miejsce, w którym wiele osób oszczędza na zapas, a potem żałuje. Ja zawsze zakładam, że dom będzie się rozwijał: dojdzie klimatyzacja, ogród, serwisowe gniazdo w garażu, może fotowoltaika albo ładowarka EV. Jeśli dzisiaj policzysz wszystko „na styk”, jutro zabraknie miejsca i zacznie się dokładanie półśrodków.
| Wielkość domu | Typowa liczba obwodów | Praktyczny rozmiar obudowy | Moja rezerwa |
|---|---|---|---|
| Do 100 m² | 8–12 | 36 modułów | 20–30% |
| 100–150 m² | 12–18 | 48–54 moduły | 20–30% |
| Powyżej 150 m² lub z PV, EV i pompą ciepła | 18–26+ | 54–72+ moduły | minimum 30% |
W praktyce oddzielam przede wszystkim oświetlenie, gniazda ogólne, kuchnię, łazienki, pralnię, garaż, ogród i większe urządzenia. Kuchnia to osobna historia, bo tam zbiegają się duże obciążenia i sporo elektroniki. Płyta indukcyjna, piekarnik, zmywarka i gniazda blatu nie powinny wisieć na jednym, wspólnym rozwiązaniu.
- Oświetlenie dzielę przynajmniej na strefy, żeby awaria nie gasiła całego domu.
- Gniazda w pokojach rozdzielam od kuchni i stref technicznych.
- Łazienki i pralnię traktuję osobno, bo tam wilgoć i większe obciążenie idą w parze.
- Garaż, ogród i zewnętrzne gniazda dostają własny obwód, bo łatwiej wtedy szukać usterek.
- Urządzenia stałe, takie jak pompa ciepła czy ładowarka EV, planuję indywidualnie, zgodnie z wymaganiami producenta.
Jeśli dziś po zsumowaniu wychodzi Ci 32 moduły, ja nie kupowałbym 32. Szukałbym obudowy większej o jeden stopień, bo kilka wolnych pól kosztuje mniej niż późniejsza przebudowa całej tablicy. Gdy wiesz już, ile miejsca potrzebujesz, można przejść do zabezpieczeń, które naprawdę robią różnicę.
Jakie zabezpieczenia warto wybrać
Tu najłatwiej popełnić błąd z oszczędności albo z przyzwyczajenia. W starszych instalacjach nadal spotyka się rozwiązania, które dziś są po prostu słabsze od standardu, jaki stosuję w nowych domach. Dla mnie punkt wyjścia jest prosty: RCD typu A, sensowny podział obwodów i ogranicznik przepięć dobrany do sposobu zasilania budynku.
| Rozwiązanie | Kiedy ma sens | Plusy | Minusy |
|---|---|---|---|
| Jedna różnicówka dla całego domu | Tylko w bardzo prostej instalacji | Najtańsze rozwiązanie | Jedna usterka może odciąć cały budynek |
| Kilka RCD dla grup obwodów | Najczęstszy kompromis w domu jednorodzinnym | Lepsza odporność na awarie i łatwiejsza diagnostyka | Wymaga więcej miejsca i lepszego planu |
| RCBO na każdy obwód | Gdy liczy się wygoda i szybkie lokalizowanie usterki | Wyłącza tylko uszkodzony obwód | Najdroższe i najbardziej „modulożerne” rozwiązanie |
Wyłączniki różnicowoprądowe typu A traktuję dziś jako bezpieczniejszy wybór niż starszy typ AC, zwłaszcza tam, gdzie pracują urządzenia z elektroniką, zasilaczami impulsowymi, płytami indukcyjnymi czy automatyką. To nie jest moda, tylko praktyka dopasowana do współczesnych odbiorników. Jeśli ktoś pyta mnie o „zwykłą różnicówkę”, ja od razu dopytuję, jakie urządzenia będą za nią pracować.
Przy ograniczniku przepięć patrzę na sposób zasilania budynku. Jeśli dom ma instalację odgromową albo zasilanie napowietrzne, często rozważa się mocniejszy wariant typu T1+T2. Przy zasilaniu kablowym w wielu przypadkach wystarcza T2, ale ostateczny dobór powinien wynikać z projektu i warunków przyłącza. Tego nie warto zgadywać.
W nowoczesnym domu często przydaje się też własny pomysł na selektywność, czyli taki układ, w którym pojedynczy błąd nie odcina wszystkich pomieszczeń. To właśnie ona decyduje, czy po zadziałaniu zabezpieczenia wracasz do normalnego działania po kilku sekundach, czy zaczynasz nerwowo szukać, co wyłączyło całą instalację. Skoro wiemy już, jak dobrać aparatykę, czas na bardziej przyziemne pytanie: ile to wszystko kosztuje.
Ile kosztuje rozdzielnica i od czego zależy cena
Cena nie bierze się z metrażu domu, tylko z liczby obwodów, jakości aparatów i stopnia skomplikowania układu. Sam widzę, że najprostsze zestawy bywają względnie tanie, ale gdy dochodzą kolejne RCD, ogranicznik przepięć, sterowanie bramą, fotowoltaika albo ładowarka samochodowa, koszt rośnie bardzo szybko. I to jest normalne.
| Element kosztu | Orientacyjny zakres | Co najbardziej wpływa na cenę |
|---|---|---|
| Obudowa 36–54 moduły | 150–600 zł | Marka, podtynkowa czy natynkowa, szczelność, jakość wykonania |
| Aparatura modułowa | 800–2500 zł | Liczba RCD, RCBO, SPD, wyłącznik główny, dodatkowe sterowanie |
| Robocizna i opisanie obwodów | 800–2000 zł | Stopień skomplikowania, dostępność miejsca, stan ścian, termin prac |
| Komplet do typowego domu 100–150 m² | 2500–5000 zł | Standard osprzętu i liczba obwodów |
| Rozbudowana instalacja z PV, EV i automatyką | 5000–9000+ zł | Większa obudowa i więcej zabezpieczeń specjalnych |
Jeżeli montaż odbywa się po wykończeniu ścian, robocizna zwykle wychodzi drożej, bo każda poprawka jest bardziej pracochłonna. Dlatego ja zawsze powtarzam inwestorom jedno: rozdzielnicę planuje się razem z instalacją, a nie na końcu „bo już trzeba coś kupić”. To właśnie na etapie planu najłatwiej ograniczyć późniejsze koszty.
Jeżeli cena jest podejrzanie niska, najpierw sprawdzam, co dokładnie wchodzi w zakres: czy jest opis obwodów, pomiary, selektywny podział RCD, SPD i zapas miejsca. Często okazuje się, że taniej znaczy tylko „mniej w środku”. A to prowadzi prosto do najczęstszych błędów.
Najczęstsze błędy, które potem kosztują nerwy i przeróbki
- Za mała obudowa. Brakuje miejsca już przy pierwszej rozbudowie, a każdy dodatkowy moduł wymaga kombinowania.
- Jeden RCD na wszystko. Usterka w jednym obwodzie potrafi wyłączyć cały dom i utrudnić znalezienie przyczyny.
- Łączenie zbyt wielu pomieszczeń w jednym obwodzie. Kuchnia, łazienka i ogród powinny być rozdzielone, bo ich obciążenie i warunki pracy są różne.
- Brak ochrony przepięciowej. Elektronika w domu jest dziś zbyt cenna, żeby zostawiać ją bez zabezpieczenia.
- Źle dobrany typ RCD. Starszy typ AC bywa słabym wyborem w domu pełnym urządzeń elektronicznych.
- Brak opisu obwodów. Po roku nikt nie pamięta, który wyłącznik odpowiada za zewnętrzne gniazda albo pompę.
- Brak rezerwy na przyszłość. Fotowoltaika, ładowarka EV, klimatyzacja czy ogród potrafią pojawić się szybciej, niż się wydaje.
Ja najbardziej nie lubię sytuacji, w których rozdzielnica wygląda „na gotową”, ale w praktyce nie ma ani rezerwy, ani opisu, ani sensownego podziału. Taka instalacja działa do pierwszego problemu, a potem zamiast komfortu masz serię poprawek i wyłączeń. Dlatego na końcu zawsze sprawdzam jeszcze kilka rzeczy, zanim uznam pracę za zamkniętą.
Co sprawdzam przed oddaniem rozdzielnicy do użytku
- Każdy obwód ma czytelny opis na drzwiach lub w legendzie wewnątrz obudowy.
- Przewody PE i N są prowadzone zgodnie z układem instalacji i nie są mieszane tam, gdzie nie powinny.
- RCD reaguje po teście przyciskiem, ale przede wszystkim po pomiarze, a nie „na oko”.
- Ogranicznik przepięć jest dobrany do zasilania budynku i ma sensownie krótki tor połączeń.
- W obudowie został realny zapas miejsca na przyszłe obwody i ewentualne rozszerzenia.
- Wykonano pomiary odbiorcze: ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarcia i czasy zadziałania zabezpieczeń.
Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia jakość całej instalacji, to byłby to nie drogi osprzęt, tylko przemyślany układ z rezerwą miejsca, jasnym podziałem obwodów i poprawnie dobraną ochroną. W dobrze zrobionej rozdzielnicy nie ma przypadkowych decyzji, bo każda z nich wraca później w codziennym użytkowaniu domu.
