Odczytanie nadruku na przewodzie oszczędza później sporo problemów: od błędnego zakupu po niepotrzebne poprawki w instalacji. W praktyce oznaczenia kabli mówią nie tylko o przekroju, ale też o materiale żył, rodzaju izolacji, napięciu znamionowym i tym, gdzie dany przewód można bezpiecznie zastosować. W domu ma to znaczenie zwłaszcza przy oświetleniu, gniazdach i zasilaniu urządzeń, które pracują w różnych warunkach.
Najpierw sprawdź budowę przewodu, potem jego przeznaczenie
- Pierwsze litery na płaszczu opisują budowę przewodu, a liczby podają liczbę żył i ich przekrój.
- Kolory żył w nowych instalacjach są znormalizowane i nie powinny być interpretowane „na oko”.
- Do typowych obwodów oświetleniowych zwykle wybiera się inne przewody niż do gniazd i zasilania urządzeń.
- YDY, YKY i H05VV-F wyglądają podobnie w skrócie, ale mają inne zastosowania i odporność.
- W starszych instalacjach kolor izolacji nie zawsze jest wiarygodną wskazówką, więc potrzebny jest pomiar.
- Na etykiecie warto też szukać klasy reakcji na ogień CPR, jeśli przewód ma trafić do budynku.
Jak czytać zapis na płaszczu przewodu
Ja zawsze zaczynam od dwóch rzeczy: krótkiego kodu na płaszczu i liczb na końcu, bo tam kryje się najwięcej informacji. Taki zapis działa jak techniczny skrót, który mówi, z czego przewód jest zrobiony, jaką ma konstrukcję i do jakich warunków został przewidziany. To ważne, bo przewód do stałej instalacji w domu nie jest tym samym co przewód do lampy, przedłużacza albo zasilania w ziemi.
| Fragment zapisu | Co oznacza | Przykład | Dlaczego to ma znaczenie |
|---|---|---|---|
| Y | Izolacja lub powłoka z PVC, czyli polwinitu | YDY, YKY | To bardzo popularny materiał w instalacjach domowych |
| K | Kabel z dodatkową osłoną zewnętrzną | YKY | Takie rozwiązanie zwykle lepiej znosi trudniejsze warunki pracy |
| D | Żyła sztywna, czyli drut | YDY | Dobrze sprawdza się w instalacjach układanych na stałe |
| L | Żyła linkowa, czyli giętka | OWY, H05VV-F | Ułatwia pracę tam, gdzie przewód się porusza lub często podłącza |
| p | Budowa płaska | YDYp | Wygodna przy prowadzeniu pod tynkiem i w bruzdach |
| żo | Przewód z żyłą ochronną, zwykle żółto-zieloną | YDYpżo, 3G1,5 | To ważne przy ochronie przeciwporażeniowej |
| H | Wyrób zharmonizowany według europejskiego systemu oznaczeń | H05VV-F | Pomaga odczytać przewód niezależnie od kraju producenta |
| 05 / 07 | Klasa napięcia znamionowego | H05VV-F, H07RN-F | Mówi, na jakie napięcie przewód został przewidziany |
| 3x2,5 | Trzy żyły o przekroju 2,5 mm² każda | YDYp 3x2,5 | To jedna z najważniejszych informacji przy doborze przewodu |
| 0,6/1kV | Wyższa klasa napięciowa kabla | YKY 5x10 0,6/1kV | Istotna przy kablach do bardziej wymagających tras i zasilania |
| CPR / Eca, Dca, Cca | Klasa reakcji na ogień | Eca, Dca, Cca | Przydatna w budynkach, bo mówi o zachowaniu przewodu w pożarze |
Przykład YDYp 3x2,5 450/750V czytam tak: przewód instalacyjny o płaskiej budowie, z trzema żyłami po 2,5 mm², przeznaczony do stałego montażu wewnątrz budynku. Z kolei YKY 5x10 0,6/1kV to już kabel o mocniejszej budowie, z pięcioma żyłami o dużym przekroju, który częściej trafia do zasilania rozdzielnic, przyłączy albo tras prowadzonych na zewnątrz.

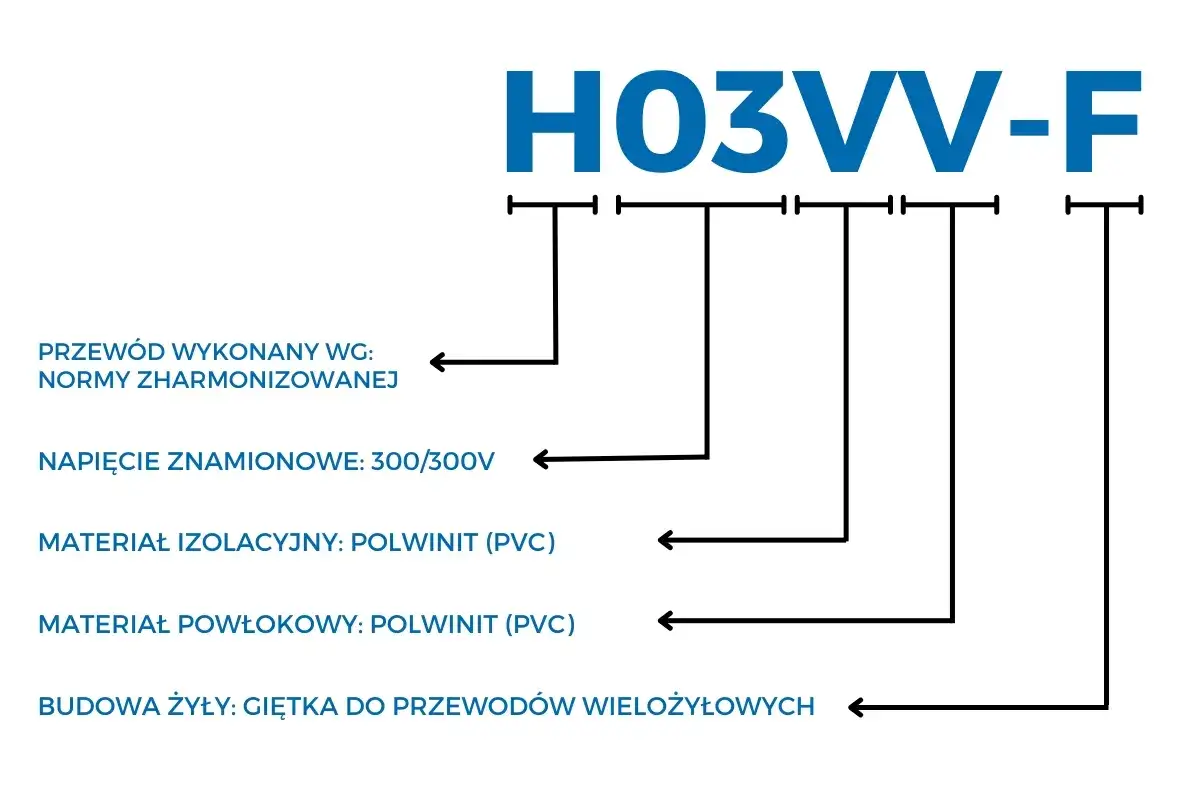

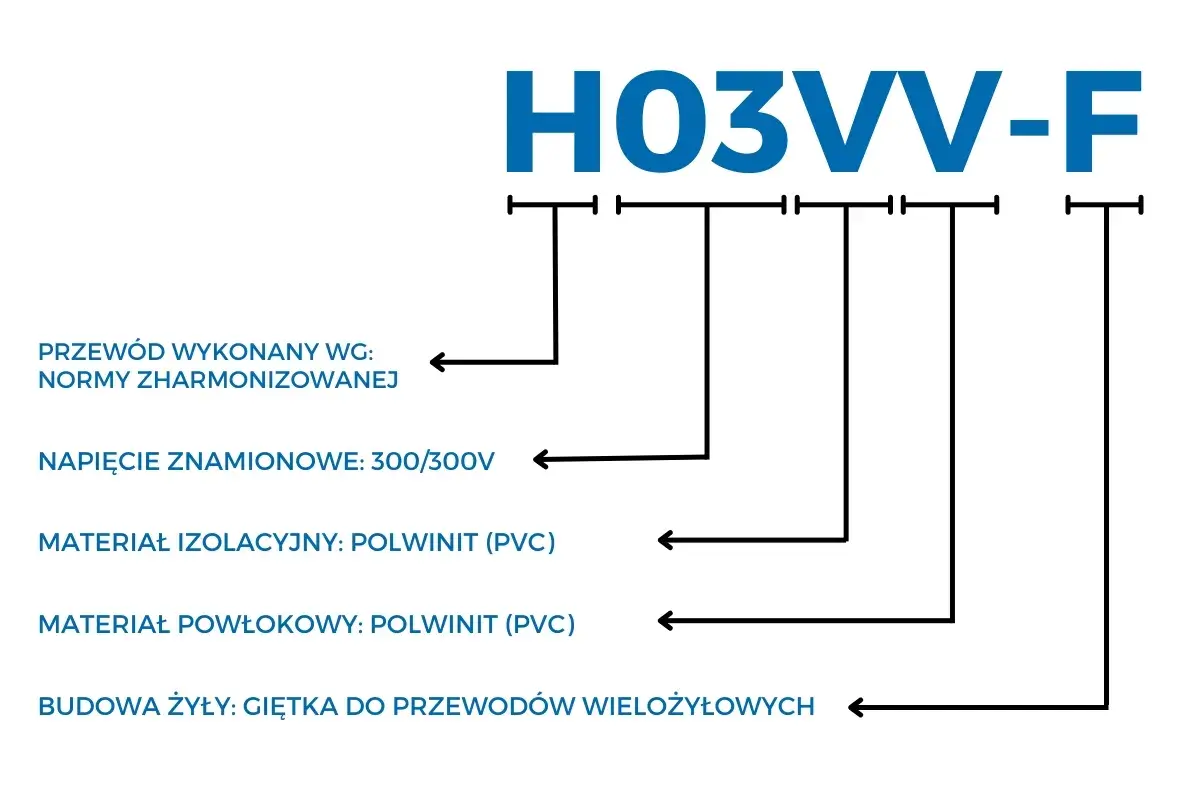

Na rynku spotkasz też zapisy w stylu H05VV-F 3G1,5. W takim kodzie litera H mówi o normie zharmonizowanej, 05 o napięciu 300/500 V, V o PVC, a F o żyłach giętkich. Dodatkowe 3G1,5 podaje trzy żyły z jedną ochronną i przekrojem 1,5 mm² każda. Sam zapis wygląda krótko, ale w praktyce daje bardzo precyzyjny opis przewodu.
Gdy już rozumiem ten kod, przechodzę do kolejnego filtra: kolorów żył, bo to one pokazują, którą żyłę wolno traktować jako fazową, neutralną albo ochronną.
Co mówią kolory żył
Kolory żył są prostsze niż pełny kod, ale właśnie tu najłatwiej o pomyłkę. W nowych instalacjach jednofazowych zwykle spotykam układ brązowy jako fazę L, niebieski jako neutralny N i żółto-zielony jako ochronny PE. W trójfazie dochodzą jeszcze czarny i szary jako kolejne fazy, więc sam kolor mówi o funkcji żyły, ale nie zastępuje pomiaru.
| Kolor żyły | Typowa funkcja | Na co uważać |
|---|---|---|
| Brązowy | Faza L | W instalacji jednofazowej to najczęstszy przewód roboczy |
| Czarny | Druga faza L2 albo dodatkowy przewód roboczy | W starszych instalacjach kolor może oznaczać coś innego |
| Szary | Trzecia faza L3 | Przy trójfazie nie wolno zgadywać na podstawie samej barwy |
| Niebieski | Neutralny N | Nie powinien być używany jako przewód ochronny |
| Żółto-zielony | Ochronny PE | Tego koloru nie wykorzystuje się do innych funkcji |
W starszych instalacjach bywa inaczej: spotyka się inne barwy, a czasem nawet przewody, które były przepinane wiele razy i straciły pierwotny porządek. Przy remoncie nie ufam więc wyłącznie kolorowi izolacji; jeśli instalacja ma lata, sprawdzam wszystko miernikiem i dopiero potem podejmuję decyzję o podłączeniu. To właśnie tutaj kolory pomagają, ale same nie dają pełnej odpowiedzi.
Kolor mówi o funkcji żyły, ale nie mówi jeszcze, czy przewód nadaje się do wnętrza, na zewnątrz albo do ziemi. Do tego potrzebne są kolejne skróty, które często wyglądają jak przypadkowy ciąg liter, a w praktyce mają bardzo konkretne znaczenie.
Najważniejsze skróty, które spotkasz na kablach
Na jednym przewodzie możesz zobaczyć skróty z dwóch porządków: polskiego i zharmonizowanego. Ja zwykle tłumaczę je sobie w ten sposób, że pierwsza grupa opisuje budowę, a druga odpowiada za zgodność z normą i warunki pracy. Dzięki temu łatwiej odróżnić przewód do instalacji stałej od kabla do miejsc bardziej wymagających.
Polskie skróty, które widzę najczęściej
| Skrót | Znaczenie | Przykład użycia |
|---|---|---|
| Y | PVC w izolacji lub powłoce | YDY, YKY |
| K | Kabel | YKY |
| D | Żyła sztywna | YDY |
| L | Żyła giętka, linka | OWY |
| p | Budowa płaska | YDYp |
| żo | Z żyłą ochronną | YDYpżo |
| A | Aluminium w wybranych oznaczeniach | YAKY |
Przeczytaj również: Izolacja elektryczna w domu - jak dobrać ochronę i uniknąć błędów
Kody z literą H czytam osobno
| Element | Co oznacza | Po co mi ta informacja |
|---|---|---|
| H | Wyrób zharmonizowany | Ułatwia porównanie przewodów różnych producentów |
| U / R / K | Rodzaj żyły w systemie H: jednodrutowa, sztywna wielodrutowa albo giętka | Pokazuje, jak łatwo przewód da się układać i podłączać |
| V | PVC | Najczęściej opisuje izolację i powłokę |
| F | Żyła giętka | Przydatne przy podłączeniach ruchomych i przewodach do sprzętu |
| 05 / 07 | Klasa napięcia | Pomaga odróżnić lżejsze przewody od tych o wyższej odporności |
To dlatego H05VV-F i H07RN-F wyglądają podobnie, ale nie pracują tak samo. W praktyce pierwszy częściej trafia do lżejszych zastosowań wewnątrz, a drugi do trudniejszych warunków, gdzie ważniejsza staje się odporność mechaniczna i środowiskowa. Sam skrót naprawdę potrafi oszczędzić pomyłki przy zakupie.
Gdy już umiesz odczytać kod, najważniejsze staje się dobranie odpowiedniego typu do realnego zastosowania, bo inny przewód ma sens przy lampie, a inny przy zasilaniu gniazd lub wyjściu na zewnątrz.
Jak dobrać przewód do oświetlenia, gniazd i zasilania urządzeń
W domu najważniejsze jest nie to, żeby przewód wyglądał „solidnie”, tylko żeby pasował do obciążenia i warunków ułożenia. Do oświetlenia w typowych instalacjach stosuje się najczęściej 3x1,5 mm², do gniazd 3x2,5 mm², a do mocniejszych odbiorników albo dłuższych tras często wchodzi w grę większy przekrój, na przykład 4 albo 6 mm². Ostatecznie decydują jednak długość obwodu, sposób prowadzenia, temperatura, zabezpieczenie i projekt instalacji.
| Zastosowanie | Typowy wybór | Dlaczego właśnie taki | Na co patrzę jeszcze |
|---|---|---|---|
| Obwody oświetleniowe | YDYp 3x1,5 mm² | Małe obciążenie i wygoda montażu pod tynkiem | Długość trasy i liczba punktów świetlnych |
| Gniazda w pomieszczeniach | YDY 3x2,5 mm² | Standard dla codziennego użytkowania w domu | Rozdzielenie obwodów i zabezpieczenie |
| Zasilanie mocniejszych odbiorników | 3x4 mm² lub 3x6 mm² | Lepsza praca przy wyższych obciążeniach | Spadek napięcia i warunki ułożenia |
| Przebieg zewnętrzny lub w ziemi | YKY | Mocniejsza budowa i lepsza odporność środowiskowa | Głębokość ułożenia i ochrona mechaniczna |
| Podłączenie ruchomego sprzętu | H05VV-F, OWY | Większa giętkość i łatwiejsze prowadzenie | Nie mylić z przewodem do instalacji stałej |
Ja przy remoncie domu rzadko myślę kategoriami „jeden przewód do wszystkiego”. Lepiej dobrać obwody osobno, niż później nadrabiać ograniczenia złym kompromisem. Jeśli przewód ma pracować na zewnątrz, w wilgoci albo w ziemi, zwykły przewód instalacyjny to zły wybór nawet wtedy, gdy przekrój wydaje się wystarczający.
W praktyce nie chodzi więc tylko o to, czy przewód „wejdzie do puszki”, ale czy jego zapis zgadza się z miejscem pracy i planowanym obciążeniem. To prowadzi prosto do błędów, które widzę najczęściej podczas zakupów i remontów.
Błędy, które najczęściej prowadzą do pomyłek
Najczęstszy błąd widzę wtedy, gdy ktoś kupuje przewód po jednym parametrze i zakłada, że reszta „na pewno się zgadza”. W praktyce tak się nie dzieje.
- Mylenie kabla z przewodem. YDY nie zastępuje YKY w ziemi ani na długich odcinkach narażonych na wilgoć i uszkodzenia mechaniczne.
- Patrzenie tylko na kolor. W starej instalacji barwa izolacji może być niejednoznaczna, a po latach ktoś mógł ją już zmodyfikować.
- Ignorowanie napięcia znamionowego. 300/500 V, 450/750 V i 0,6/1 kV to nie są zamienne wartości.
- Używanie żółto-zielonej żyły do innych celów. PE ma chronić, a nie „ratować” brakujący przewód roboczy.
- Zakup aluminium zamiast miedzi bez sprawdzenia założeń. Materiał żył wpływa na sposób montażu, końcówki i zgodność z projektem.
- Dobór wyłącznie po średnicy zewnętrznej. Liczy się przekrój żył, a nie sam wygląd płaszcza.
Najwięcej oszczędza nie cena przewodu, tylko uniknięcie poprawki po tynkach. Jeśli dopiero planujesz instalację, błędny zakup potrafi kosztować więcej niż sam materiał, bo w grę wchodzi ponowny montaż, czas i dodatkowa robocizna. Dlatego ostatni krok to zawsze szybka kontrola etykiety i danych producenta.
To właśnie wtedy przydaje się krótka checklista, dzięki której można wyłapać większość pomyłek jeszcze przy półce w hurtowni.
Co sprawdzić na etykiecie, zanim kupisz przewód
Przed zakupem robię sobie krótką listę kontrolną i w praktyce ona wystarcza, żeby wyłapać większość pomyłek jeszcze przy półce w hurtowni. Patrzę po kolei na materiał żył, liczbę i przekrój, napięcie znamionowe, sposób ułożenia oraz klasę reakcji na ogień, jeśli przewód ma trafić do budynku.
- Czy to przewód czy kabel i gdzie ma pracować.
- Czy żyły są miedziane, czy aluminiowe.
- Ile jest żył oraz jaki mają przekrój.
- Czy jest żyła ochronna PE.
- Jakie jest napięcie znamionowe.
- Czy zapis pasuje do montażu wewnątrz, na zewnątrz albo w ziemi.
- Czy na nadruku jest klasa CPR, jeśli przewód ma pracować w budynku.
- Czy widać dane producenta i metraż, żeby łatwiej ocenić, co dokładnie kupujesz.
Jeżeli na nadruku widzę skrót, którego nie rozumiem, nie zgaduję na ślepo. Sprawdzam kartę produktu albo pytam elektryka, bo w praktyce jeden błędnie odczytany symbol potrafi zmienić przeznaczenie całego przewodu. To właśnie przy elektryce najbardziej opłaca się czytać dokładnie: nie dla formalności, tylko dla bezpieczeństwa i spokoju podczas montażu.
