Falownik zmienia charakter prądów w instalacji i właśnie dlatego różnicówka do falownika nie jest wyborem „na oko”. W praktyce chodzi o bezpieczeństwo ludzi, ochronę urządzeń i uniknięcie wyłączeń, które potrafią zatrzymać pompę, warsztat albo instalację PV w najmniej wygodnym momencie.
W tym tekście pokazuję, jak podejść do tematu po inżyniersku, ale bez zbędnego żargonu: kiedy wystarczy typ A, kiedy lepiej sięgnąć po F albo B, jak dobrać czułość 30/100/300 mA i dlaczego ten sam układ potrafi działać poprawnie albo wybijać bez wyraźnego powodu.
Najkrócej: przy falowniku liczy się typ wyłącznika, a nie tylko jego czułość
- Typ AC jest zbyt prosty do obwodów z elektroniką mocy i w praktyce nie powinien być pierwszym wyborem.
- Typ A wykrywa prąd sinusoidalny i pulsujący DC, ale jego granica kończy się przy składowej stałej rzędu 6 mA.
- Typ F jest sensowny dla wielu jednofazowych napędów i falowników, bo lepiej znosi prądy o mieszanym widmie.
- Typ B wykrywa także gładki DC i wysokie częstotliwości, więc jest najbezpieczniejszym wyborem dla wielu napędów trójfazowych i części instalacji PV.
- W obwodach z falownikiem 30 mA bywa za mało albo zbyt wrażliwe na upływy filtrów EMC, dlatego trzeba patrzeć na cały układ, a nie tylko na sam aparat.
Dlaczego falownik potrafi zmylić zwykłą różnicówkę
Zwykły odbiornik pobiera prąd w sposób dość przewidywalny, ale falownik działa inaczej: prostuje zasilanie, przełącza je bardzo szybko i generuje przebiegi, których klasyczny wyłącznik różnicowoprądowy może nie interpretować poprawnie. Do tego dochodzą filtry EMC, długie przewody silnikowe, pojemności między żyłami i zakłócenia wysokoczęstotliwościowe. Efekt bywa podwójny: albo aparat wyzwala bez rzeczywistego uszkodzenia, albo nie reaguje tak, jak powinien.Najważniejszy problem to składowa stała. Jeśli w obwodzie pojawi się gładki prąd DC, typ A może zostać „oślepiony” już przy wartości około 6 mA. To nie jest detal techniczny, tylko granica, która rozdziela rozwiązanie poprawne od rozwiązania pozornie bezpiecznego. Właśnie dlatego przy falownikach nie wolno wybierać zabezpieczenia wyłącznie po przyzwyczajeniu z klasycznych obwodów gniazdowych.
W praktyce pytanie nie brzmi więc „czy dać różnicówkę”, tylko „jakiego typu oczekuje ten konkretny układ”. To prowadzi wprost do wyboru aparatu, który ma szansę działać stabilnie, zamiast reagować przypadkowo.
Który typ wyłącznika ma sens w praktyce
Jeśli mam uprościć temat do decyzji instalacyjnej, patrzę najpierw na rodzaj falownika i przebieg prądu upływu, a dopiero potem na cenę. Typ RCD ma znaczenie większe niż sama marka czy seria aparatu, bo to właśnie on decyduje, czy zabezpieczenie rozpozna dany rodzaj uszkodzenia.
| Typ RCD | Co wykrywa | Kiedy ma sens | Kiedy lepiej go nie wybierać |
|---|---|---|---|
| AC | Tylko prąd sinusoidalny | Proste obwody bez elektroniki mocy | Przy falownikach, zasilaczach, napędach i PV |
| A | Prąd sinusoidalny i pulsujący DC do ok. 6 mA | Niektóre proste układy jednofazowe, jeśli producent urządzenia to dopuszcza | Gdy falownik może generować gładki DC lub większe upływy |
| F | Jak typ A, ale lepiej radzi sobie z prądami o mieszanym widmie i wyższymi częstotliwościami | Jednofazowe falowniki, pompy ciepła, część napędów domowych i warsztatowych | Przy trójfazowych przekształtnikach z ryzykiem gładkiego DC |
| B | Prąd sinusoidalny, pulsujący DC, gładki DC i wyższe częstotliwości | Falowniki trójfazowe, napędy przemysłowe, część instalacji PV, UPS i ładowarki EV | Głównie wtedy, gdy instrukcja konkretnego urządzenia wskazuje inny sposób ochrony |

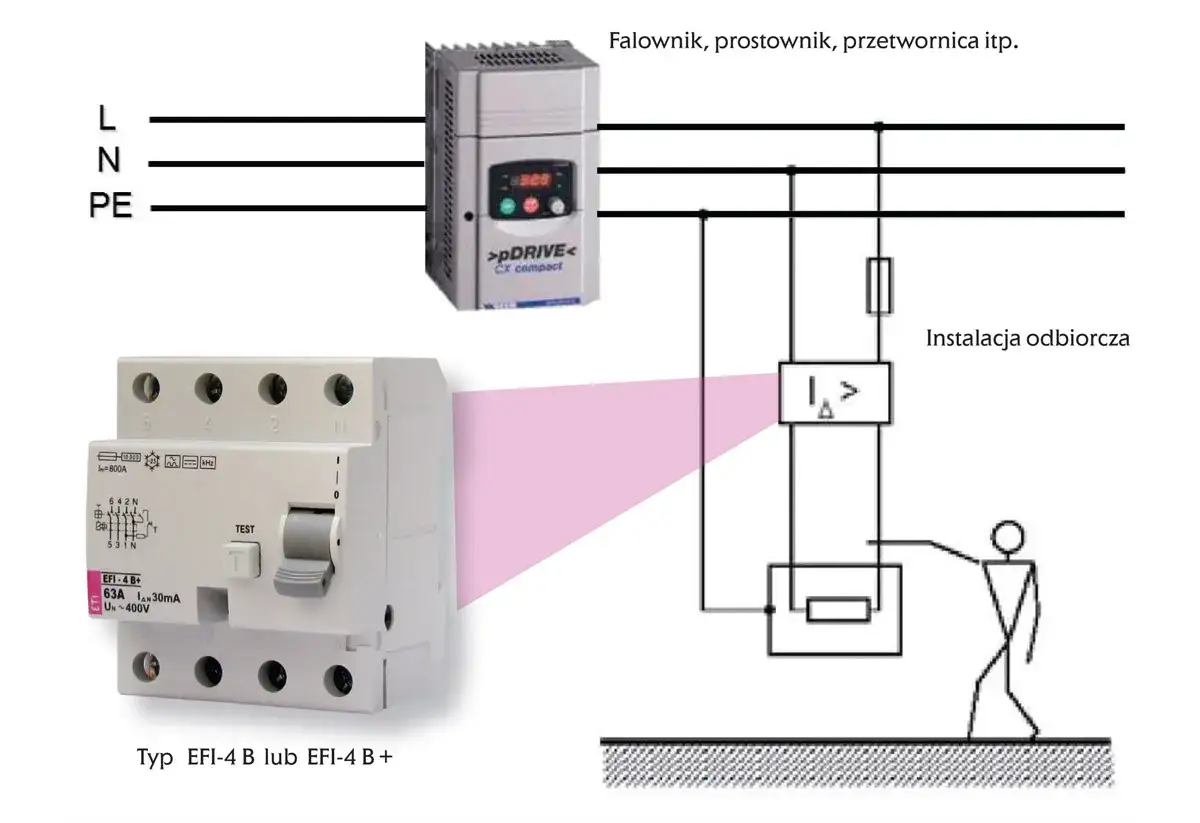

Jest jeszcze jedna rzecz, o której łatwo zapomnieć: RCD montuje się po stronie zasilania falownika, a nie między falownikiem a silnikiem. Po stronie wyjściowej przebieg nie jest już klasycznym 50/60 Hz, więc zwykła różnicówka nie pracuje tam tak, jak w standardowej instalacji. To ważne zwłaszcza przy napędach trójfazowych i dłuższych przewodach silnikowych.
Jeśli urządzenie ma wbudowaną detekcję składowej stałej i producent wyraźnie dopuszcza typ A, można z niego skorzystać. Bez takiego zapisu bezpieczniej jest myśleć o F albo B. I właśnie od tej decyzji zależy, czy instalacja będzie stabilna, czy zacznie sprawiać kłopoty od pierwszego uruchomienia.

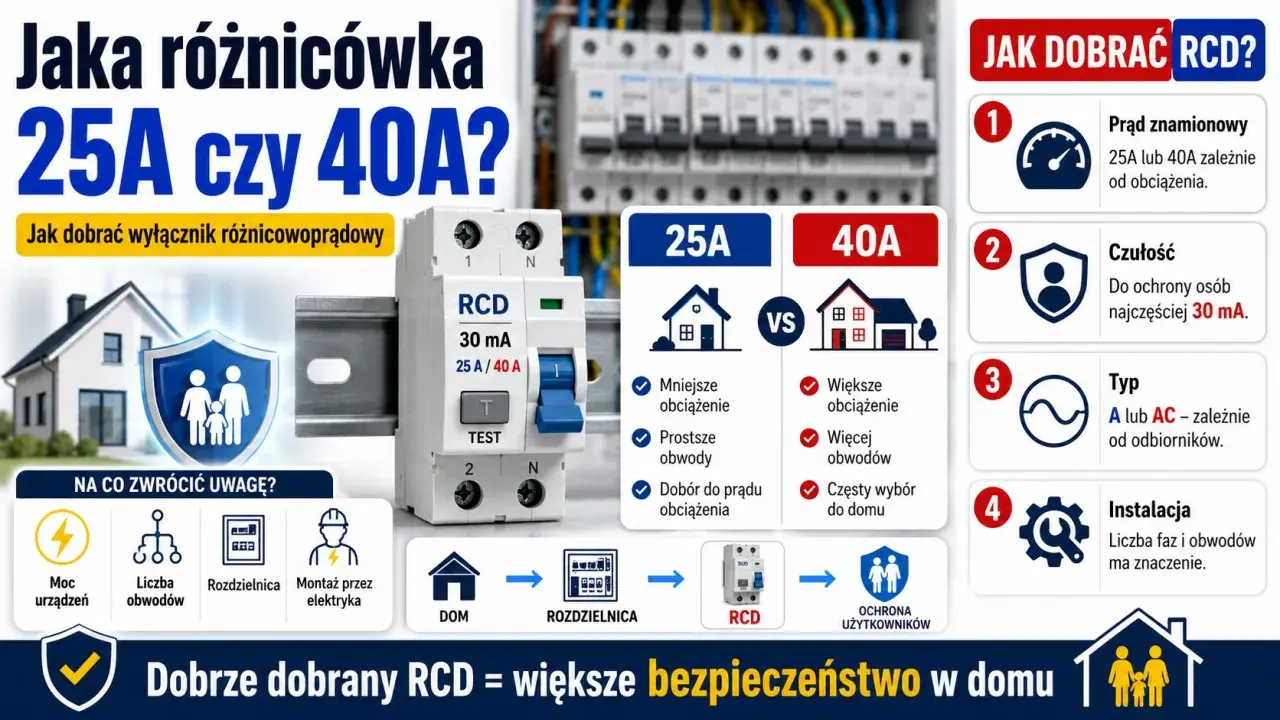

Jak dobrać czułość i prąd znamionowy, żeby nie walczyć z instalacją
Wiele osób patrzy wyłącznie na 30 mA, bo ta wartość kojarzy się z ochroną przeciwporażeniową. Przy falowniku to często za mało jako sposób myślenia. Trzeba rozróżnić czułość od prądu znamionowego aparatu: pierwsza mówi, przy jakim prądzie wyłącznik zadziała, druga określa, jaki prąd roboczy może przez niego płynąć.
| Czułość | Do czego służy | Co trzeba mieć na uwadze |
|---|---|---|
| 30 mA | Ochrona uzupełniająca przeciwporażeniowa | Najbardziej wrażliwa, ale też najbardziej podatna na niepożądane wyzwolenia przy falownikach i długich przewodach |
| 100 mA | Często rozsądny kompromis w obwodach stałych | Lepiej znosi naturalne upływy instalacji, ale nie zastępuje bezmyślnie ochrony 30 mA tam, gdzie jest wymagana |
| 300 mA | Ochrona przeciwpożarowa i selektywność | Sprawdza się w większych układach, ale nie jest zamiennikiem ochrony osobistej |
W praktyce przy falownikach często trzeba pogodzić bezpieczeństwo z odpornością na upływy robocze. Filtr EMC, kabel ekranowany i sama elektronika napędu potrafią dać sumaryczny upływ wystarczający, by 30 mA zaczęło wyzwalać przy każdym starcie. Wtedy rozsądniejsze bywa wydzielenie osobnego obwodu, zastosowanie większej czułości albo inna architektura ochrony, zamiast sztywnego trzymania się najniższej wartości.
Warto też dobrać prąd znamionowy w amperach do całego obwodu, a nie tylko do samego napędu. Jeśli obwód pracuje dłużej pod obciążeniem, aparat musi mieć zapas zgodny z zabezpieczeniem nadprądowym i sposobem zasilania. Ten szczegół nie robi reklamy w sklepie, ale robi różnicę w codziennej eksploatacji.Skąd biorą się niepożądane wyzwolenia
Jeżeli różnicówka wybija mimo poprawnego montażu, nie zakładam od razu awarii aparatu. Najpierw szukam przyczyny w samej instalacji, bo przy falownikach źródła problemu są zwykle bardzo przewidywalne. Często to nie jest uszkodzenie, tylko suma kilku zjawisk, które razem przekraczają próg wyzwolenia.
Filtry EMC i długie przewody
Filtr przeciwzakłóceniowy jest potrzebny, ale wnosi własny prąd upływu. Im dłuższy przewód silnikowy, tym większa pojemność układu i tym łatwiej o sumowanie się niewielkich prądów do wartości, która zadziała na RCD. W małym warsztacie wystarczy to czasem do pierwszego problemu po uruchomieniu.
Za dużo odbiorników pod jednym aparatem
Jeśli kilka napędów, zasilaczy LED albo urządzeń z elektroniką trafia pod jeden wyłącznik różnicowoprądowy, ich upływy się sumują. Pojedynczo każdy element jest „w normie”, ale razem potrafią przekroczyć próg. Z tego powodu przy falownikach wolę obwody wydzielone niż wspólną ochronę dla całej grupy urządzeń.
Błąd w układzie przewodu neutralnego
Przy źle poprowadzonym N, przypadkowym połączeniu N z PE albo mieszaniu przewodów z różnych obwodów różnicówka zaczyna reagować chaotycznie. To nie jest wina samego falownika, tylko błąd w topologii instalacji. I właśnie takie błędy najtrudniej znaleźć, jeśli ktoś patrzy wyłącznie na sam aparat.
Przeczytaj również: Przepięcie w domu - skąd się bierze i jak się chronić?
Wilgoć, zabrudzenie i stan izolacji
W garażu, kotłowni albo w obudowie narażonej na skropliny prądy upływu potrafią rosnąć wraz z wilgotnością. Wtedy nawet dobrze dobrany typ RCD może wyzwalać częściej niż powinien. Jeśli problem pojawia się po deszczu, przy rozruchu zimnego urządzenia albo po dłuższym postoju, sprawdzam nie tylko zabezpieczenie, ale też izolację i warunki środowiskowe.
Wniosek jest prosty: część „problemów z różnicówką” to tak naprawdę problem z podziałem obwodów, ekranowaniem i prowadzeniem przewodów. Gdy to uporządkuję, dobór aparatu staje się dużo prostszy.
Co sprawdzić w instrukcji falownika przed montażem
Najlepszy filtr błędów jest bardzo prosty: nie zgaduję, tylko sprawdzam dokumentację urządzenia. To w instrukcji falownika zwykle kryje się odpowiedź, czy producent dopuszcza typ A, wymaga typu F, czy bezpieczniej iść w typ B. Jeśli tego zapisu nie ma, traktuję to jako sygnał ostrzegawczy, a nie zielone światło.
- Sprawdź, czy falownik jest jednofazowy czy trójfazowy. To pierwszy podział, który naprawdę ma znaczenie.
- Poszukaj informacji, czy urządzenie ma wbudowaną detekcję składowej stałej rzędu 6 mA. Jeśli tak, typ A bywa dopuszczalny, ale tylko wtedy, gdy producent mówi to wprost.
- Ustal, czy RCD ma pracować na zasilaniu falownika, czy instalator próbowałby go umieścić po stronie silnika. To drugie miejsce zwykle odpada.
- Sprawdź zalecany prąd czułości i ewentualną selektywność. Przy większych układach zwłoka czasowa bywa ważniejsza niż jeszcze niższy próg zadziałania.
- Policz liczbę urządzeń, które będą podpięte do jednego wyłącznika. W obwodach z elektroniką mocy pojedynczy aparat dla kilku odbiorników często kończy się kłopotami.
- Jeśli przewody są długie, ekranowane albo prowadzone w trudnych warunkach, załóż większe upływy robocze i nie projektuj układu „na styk”.
Jeśli producent podaje wymagania bardzo ogólnie, a instalacja ma niestandardowe warunki, lepiej wybrać rozwiązanie ostrożniejsze niż później szukać przyczyny losowych wyłączeń. To szczególnie ważne przy modernizacji starszych rozdzielnic, gdzie stykają się nowe napędy i stara infrastruktura.
Najrozsądniejszy punkt wyjścia dla domu, warsztatu i PV
Gdybym miał opisać praktykę jednym zdaniem, powiedziałbym tak: jednofazowy napęd z elektroniką najczęściej kieruje mnie w stronę typu F, a trójfazowy falownik lub inwerter PV bez pewnej detekcji DC w stronę typu B. Typ A ma sens tylko wtedy, gdy producent urządzenia to dopuszcza i zabezpiecza układ przed składową stałą.
W domu i małym warsztacie najważniejsze są trzy rzeczy: właściwy typ wyłącznika, wydzielony obwód i brak przypadkowego mieszania przewodów. W większych instalacjach dochodzi jeszcze selektywność oraz ocena, czy zwykły RCD jest w ogóle najlepszym narzędziem, czy lepiej zastosować monitor prądu różnicowego z sygnalizacją. To już nie jest „przepłacanie za lepszy model”, tylko dobór zabezpieczenia do realnego przebiegu prądów w instalacji.
Jeżeli mam zostawić jedną praktyczną zasadę, to tę: nie wybieraj różnicówki pod falownik z automatu, tylko pod konkretny model urządzenia, sposób zasilania i przewidywany prąd upływu. To podejście jest zwyczajnie bezpieczniejsze i w dłuższej perspektywie tańsze, bo ogranicza zarówno ryzyko awarii, jak i walkę z fałszywymi zadziałaniami.
