Stan izolacji przewodów i osprzętu decyduje o bezpieczeństwie całej instalacji. Gdy izolacja słabnie, rosną upływy prądu, zabezpieczenia zaczynają wyłączać bez wyraźnej przyczyny, a w skrajnym przypadku pojawia się ryzyko przegrzania albo uszkodzenia przewodu w ścianie. Poniżej wyjaśniam, kiedy pomiar rezystancji izolacji ma sens, jak wygląda w praktyce, jakie wyniki uznaje się za poprawne i jak czytać odczyty bez zgadywania.
Najważniejsze rzeczy, które warto wiedzieć przed sprawdzeniem izolacji
- Badanie wykonuje się na instalacji odłączonej od zasilania i zwykle miernikiem izolacji, czyli megaomomierzem.
- W typowych obwodach 230/400 V stosuje się napięcie probiercze 500 V DC, a wynik powinien osiągać co najmniej 1 MΩ.
- Na odczyt mocno wpływają wilgoć, temperatura, zabrudzenia i podłączone urządzenia elektroniczne.
- Po słabym wyniku nie kończy się na samym protokole: obwód trzeba zawęzić i znaleźć konkretny odcinek z problemem.
- W budynkach kontrola instalacji elektrycznej obejmująca izolację jest elementem okresowych przeglądów wymaganych przez prawo.
Co naprawdę sprawdza badanie izolacji
W praktyce nie chodzi o proste „sprawdzenie kabla miernikiem”, tylko o ocenę tego, czy między przewodami czynnymi a ziemią albo przewodem ochronnym nie pojawia się niepożądana droga przepływu prądu. Im wyższa rezystancja, tym lepiej izolacja odcina prąd od miejsc, w których nie powinien się pojawić. Ja traktuję ten test jako szybki filtr bezpieczeństwa: wychwytuje zawilgocenie, starzenie materiału, mikropęknięcia i zabrudzenia, zanim problem przerodzi się w awarię.
- Pokazuje, czy izolacja przewodów nadal skutecznie oddziela żyły od siebie i od elementów przewodzących.
- Pomaga wykryć uszkodzenia mechaniczne, które nie są jeszcze widoczne na pierwszy rzut oka.
- Ujawnia wpływ wilgoci, kurzu, tynku, pyłu budowlanego i osadów w puszkach lub rozdzielnicy.
- Daje sygnał ostrzegawczy przy przewodach, które się starzeją albo pracują w trudnych warunkach.
W instalacjach oświetleniowych taki wynik bywa szczególnie ważny, bo do oceny wchodzą nie tylko przewody w ścianie, ale też oprawy, puszki i połączenia ukryte w suficie. Skoro wiadomo już, po co to badanie robi się w ogóle, naturalne pytanie brzmi, kiedy trzeba je wykonać naprawdę.
Kiedy trzeba je wykonać w domu i przy odbiorze instalacji
W nowych i remontowanych instalacjach badanie robi się przed oddaniem układu do użytku, ale na tym nie koniec. GUNB przypomina, że w kontrolach okresowych przewidzianych w Prawie budowlanym sprawdza się także oporność izolacji przewodów, a więc temat wraca regularnie, nie tylko po awarii.
- Po wykonaniu nowej instalacji albo po jej odbiorze po remoncie.
- Po przebudowie rozdzielnicy, wymianie przewodów lub dołożeniu nowych obwodów.
- Po zalaniu, długotrwałej wilgoci, przepięciu lub awarii zabezpieczeń.
- W trakcie okresowych przeglądów budynku, zwykle co najmniej raz na 5 lat.
- Po ingerencji w obwody oświetleniowe, zwłaszcza gdy wchodzą w grę oprawy LED, ściemniacze i automatyka.
W domu jednorodzinnym nie czekam biernie do kolejnego przeglądu, jeśli pojawiło się zalanie, dłuższa wilgoć, wybijanie zabezpieczeń albo wymiana rozdzielnicy. Sam termin kontrolny to jedno, ale równie ważne jest przygotowanie obwodu tak, żeby wynik był wiarygodny.
Jak przebiega pomiar rezystancji izolacji krok po kroku
Najpierw odłączam zasilanie i upewniam się, że obwód jest beznapięciowy. Potem odpinam odbiorniki, zasilacze LED, ściemniacze, urządzenia elektroniczne i wszystko, co może zafałszować wynik albo ucierpieć od napięcia probierczego.
Przygotowanie obwodu
W obwodach oświetleniowych wyłączniki ustawia się tak, aby badanie objęło całą linię aż do oprawy. W praktyce oznacza to, że przy zasilaniu TN-S często trzeba rozłączyć także przewód neutralny, a w TN-C przewód PEN, bo inaczej część instalacji pozostaje poza testem. Jeśli w układzie są ograniczniki przepięć, najlepiej je odłączyć; gdy nie da się tego zrobić, napięcie probiercze można obniżyć do 250 V, ale oczekiwany wynik nadal powinien być wysoki.
Wykonanie odczytu

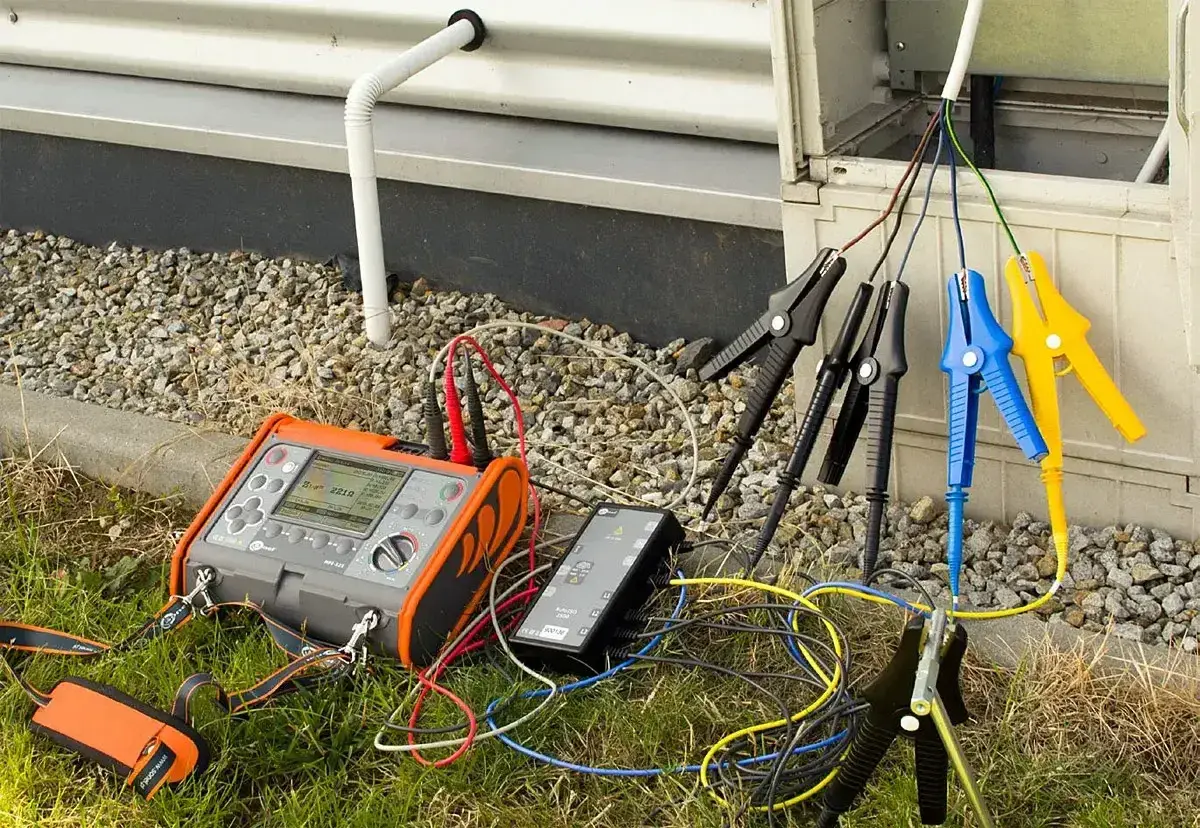

Do badania używa się megaomomierza, który podaje napięcie stałe. W typowej instalacji 230/400 V mierzę zwykle 500 V DC, łączę przewody czynne razem i sprawdzam ich upływ do ziemi lub PE. Odczyt biorę dopiero wtedy, gdy wskazanie się ustabilizuje, zwykle po kilkudziesięciu sekundach, bo na początku wynik potrafi „płynąć” przez ładowanie pojemności i wpływ wilgoci.
Przeczytaj również: Jak ukryć kable od telewizora? Sprawdzone sposoby
Co zapisuję w protokole
W protokole liczy się nie tylko sam wynik. Zapisuję też zakres obwodu, napięcie probiercze, warunki pomiaru, temperaturę, uwagi o elementach odłączonych oraz to, czy badanie było odbiorcze, czy okresowe. Taki zapis później bardzo pomaga, bo pozwala porównać wynik z poprzednimi latami zamiast patrzeć na pojedynczą liczbę wyrwaną z kontekstu.
Dopiero po takim przygotowaniu wynik ma sens, a jego interpretacja wymaga odniesienia do konkretnych wartości granicznych.
Jakie wyniki są prawidłowe i jak je czytać
W praktyce trzymam się prostego schematu: najpierw patrzę na napięcie znamionowe obwodu, dopiero potem na wynik. Dla typowych instalacji domowych 230/400 V kluczowy jest wiersz z napięciem probierczym 500 V DC.
| Napięcie znamionowe badanego obwodu | Napięcie probiercze DC | Minimalna rezystancja izolacji |
|---|---|---|
| Do 50 V, obwody SELV i PELV | 250 V | > 0,5 MΩ |
| 50 V < U < 500 V | 500 V | > 1,0 MΩ |
| Powyżej 500 V | 1000 V | > 1,0 MΩ |
SEP zwraca uwagę, że wynik trzeba odnosić do temperatury 20°C. To nie jest detal z papierologii: w chłodnym, suchym pomieszczeniu odczyt potrafi wyglądać lepiej niż w ciepłym i wilgotnym, dlatego zawsze zapisuję warunki, w jakich badanie było zrobione.
- Wartość tuż nad progiem nie oznacza jeszcze idealnej instalacji, tylko wynik akceptowalny.
- Wynik dużo wyższy od minimum zwykle daje większy margines bezpieczeństwa, ale i tak warto porównywać go z poprzednimi protokołami.
- Jeżeli odczyt spada poniżej granicy, instalację dzieli się na grupy obwodów i bada osobno, żeby namierzyć winny odcinek.
Właśnie dlatego sama liczba nie wystarcza; równie ważne jest to, co mogło ją zaniżyć, a to najlepiej widać przy typowych błędach i pułapkach pomiarowych.
Co najczęściej fałszuje wynik
Najwięcej problemów widzę wtedy, gdy ktoś mierzy zbyt szybko albo zostawia w układzie elementy, które nie powinny brać udziału w teście. W nowoczesnych domach dochodzą jeszcze zasilacze LED, inteligentne sterowniki, automatyka bramy i ograniczniki przepięć. Każdy z tych elementów może albo zaniżyć wynik, albo sam zostać uszkodzony.
| Problem | Co robi z wynikiem | Jak reaguję |
|---|---|---|
| Wilgoć, zalanie, świeży tynk | Wynik spada, bywa niestabilny | Wysuszyć instalację i powtórzyć test |
| Podłączone urządzenia elektroniczne | Zaniżają odczyt albo reagują na napięcie probiercze | Odłączyć odbiorniki, sterowniki i zasilacze |
| Ograniczniki przepięć | Mogą wpływać na wynik lub ulec uszkodzeniu | Odłączyć je, a gdy to niemożliwe, obniżyć napięcie probiercze |
| Za krótki czas odczytu | Wskazanie jeszcze „płynie” | Odczekać do stabilizacji |
| Brak podziału na obwody | Nie wiadomo, gdzie leży problem | Rozdzielić instalację na sekcje |
W pomieszczeniach wilgotnych - łazienkach, pralniach, piwnicach i strefach zewnętrznych - najczęstszym winowajcą jest nie sam przewód, tylko osprzęt, puszka albo odcinek, który zdążył wciągnąć wilgoć. Gdy już wiadomo, co zafałszowało odczyt, zostaje najważniejsza część: znalezienie miejsca i naprawa bez zgadywania.
Co zrobić po słabym wyniku i jak przygotować instalację na kolejny przegląd
Jeżeli odczyt nie przechodzi próby, nie próbuję go „przepchnąć” ponownym włączeniem zasilania. Najpierw zawężam obwód do mniejszych odcinków, potem sprawdzam puszki, gniazda, oprawy i miejsca przejść przez ściany, bo to właśnie tam najczęściej wychodzi uszkodzenie mechaniczne albo zawilgocenie.
- Dzielę instalację na krótsze odcinki i sprawdzam każdy osobno.
- Oglądam miejsca łączeń, rozgałęzień, oprawy oświetleniowe i osprzęt w strefach wilgotnych.
- Szukam śladów przegrzania, nadtopienia, korozji, luźnych zacisków i uszkodzeń po remoncie.
- Usuwam przyczynę, osuszam fragment instalacji albo wymieniam uszkodzony element.
- Powtarzam badanie dopiero po naprawie, żeby zobaczyć realny efekt, a nie chwilowy przypadek.
Po naprawie robię badanie jeszcze raz i dopiero wtedy wpisuję wynik do dokumentacji. To samo robię po większym remoncie, po zalaniu, po wymianie rozdzielnicy i po ingerencji w oświetlenie, bo takie sytuacje najłatwiej zostawiają ślad właśnie w izolacji przewodów.
- Opisuję obwody w rozdzielnicy tak, żeby następnym razem nie szukać ich po omacku.
- Zostawiam protokół z datą, temperaturą i zakresem, bo bez tego porównanie wyników jest słabe.
- Przy nowym osprzęcie, sterowaniu LED i automatyce planuję od razu miejsce na odłączenia potrzebne do testu.
- Po zalaniu lub długiej wilgoci nie zakładam, że wszystko wyschło „na oko” - wynik sprawdzam ponownie.
W praktyce najbardziej pomaga prosty porządek: opisane obwody, zachowany protokół i szybka reakcja na każdy spadek wartości. Dzięki temu stan izolacji przestaje być abstrakcyjną liczbą, a staje się realnym wskaźnikiem, który naprawdę da się kontrolować.
