Najważniejsze rzeczy, które warto wiedzieć od razu
- Sam bolec albo boczne styki nie gwarantują bezpieczeństwa, jeśli nie są poprawnie podłączone do przewodu ochronnego.
- Wyłącznik różnicowoprądowy jest ważny, ale nie zastępuje przewodu PE ani poprawnego układu instalacji.
- W starszych mieszkaniach często spotyka się zerowanie, które wygląda podobnie do ochrony, ale technicznie działa inaczej.
- Kolory przewodów pomagają w orientacji, lecz nie zastępują pomiaru ciągłości i skuteczności ochrony.
- Przy remoncie samo założenie nowego osprzętu nie poprawia bezpieczeństwa, jeśli instalacja w ścianie nadal jest stara.
- Największe ryzyko pojawia się tam, gdzie jest wilgoć, metalowa obudowa albo sprzęt dużej mocy.

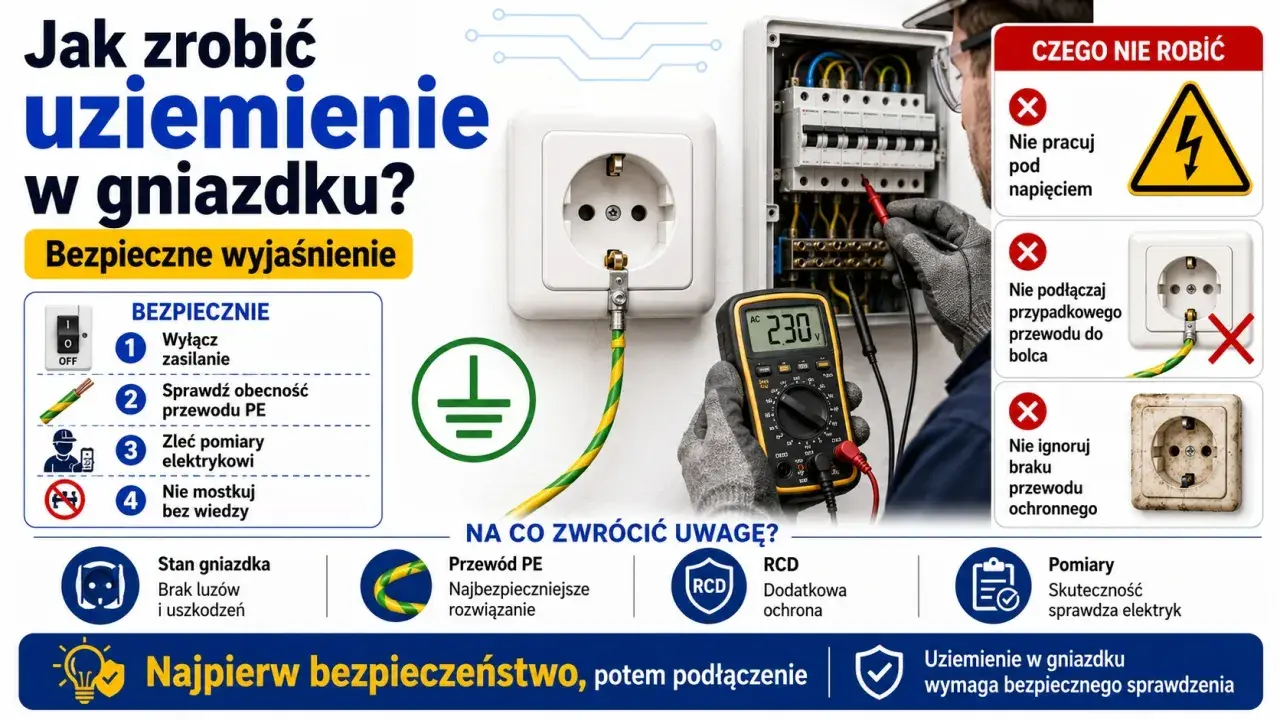

Co naprawdę robi styk ochronny w gnieździe
Styk ochronny nie jest ozdobą ani dodatkiem „na wszelki wypadek”. Jego zadanie jest bardzo konkretne: jeśli w urządzeniu pojawi się przebicie na metalową obudowę, prąd ma dostać łatwą i przewidywalną drogę poza ciało człowieka. W poprawnej instalacji robi to przewód ochronny PE albo układ, w którym przewód PEN został prawidłowo rozdzielony na PE i N.
W praktyce oznacza to, że bolec, boczne styki Schuko albo inny element ochronny mają sens tylko wtedy, gdy są połączone z resztą instalacji. Sam metalowy element w gniazdku niczego nie załatwia. To właśnie dlatego dwa identycznie wyglądające gniazda mogą działać zupełnie inaczej: jedno chroni, drugie daje wyłącznie poczucie bezpieczeństwa.
Warto też rozróżnić język potoczny od technicznego. W domu często mówi się „uziemienie”, ale w instalacji mówimy przede wszystkim o ochronie przeciwporażeniowej i przewodzie ochronnym. To nie jest czysta semantyka, bo od niej zależy, czy ktoś będzie szukał „uziemienia” w ścianie, czy sprawdzi cały tor ochronny od rozdzielnicy aż do gniazda.
Ja zawsze zaczynam właśnie od tego pytania: czy w instalacji istnieje droga, która naprawdę odprowadzi prąd awaryjny szybciej, niż zdąży zrobić to człowiek. Jeśli odpowiedź jest niejasna, sam wygląd gniazda niczego nie rozstrzyga. To prowadzi do następnej kwestii: jak odróżnić realną ochronę od osprzętu, który tylko tak wygląda.
Jak rozpoznać, czy gniazdo ma realną ochronę
Najkrócej mówiąc: nie po samym bolcu. O wyglądzie można wstępnie coś wywnioskować, ale prawdziwy obraz daje dopiero pomiar. Z mojego doświadczenia wynika, że najwięcej pomyłek bierze się z przekonania, że nowa ramka albo gniazdo typu Schuko automatycznie oznaczają bezpieczną instalację.
| Co widzisz | Co to zwykle oznacza | Na co uważać |
|---|---|---|
| Bolec, ale tylko dwa przewody w puszce | Może to być stare zerowanie albo tylko pozorny styk ochronny | Bez pomiaru nie wiadomo, czy ochrona faktycznie zadziała |
| Żółto-zielony przewód w puszce | Jest szansa na osobny przewód PE | Nadal trzeba sprawdzić ciągłość i poprawne zaciski |
| Wyłącznik różnicowoprądowy w rozdzielnicy | To dodatkowa warstwa ochrony | RCD nie potwierdza, że gniazdo ma dobrze wykonany przewód ochronny |
| Tester gniazda pokazuje „OK” | To sygnał orientacyjny | Nie zastępuje pomiaru ciągłości PE ani impedancji pętli zwarcia |
Najbardziej wiarygodny jest pomiar wykonany przez elektryka: ciągłość przewodu ochronnego, impedancja pętli zwarcia i test działania wyłącznika różnicowoprądowego. Impedancja pętli zwarcia to po prostu opór całej drogi, którą prąd przepłynie przy zwarciu; od tego zależy, czy zabezpieczenie odłączy zasilanie wystarczająco szybko. Jeśli chcesz tylko szybkiej orientacji, prosty tester gniazda ma sens, ale nie traktowałbym go jak wyroku końcowego.
Jeśli widzę w puszce tylko dwa przewody, a ktoś twierdzi, że „przecież bolec jest”, nie dyskutuję długo. Proszę o pomiar. W elektryce ładny osprzęt nie poprawia bezpieczeństwa sam z siebie. To rozróżnienie szczególnie ważne staje się w starszych instalacjach, gdzie w grę wchodzi zerowanie.
Dlaczego stare zerowanie nie daje tego samego efektu
W wielu polskich domach i mieszkaniach nadal spotyka się instalacje, w których przewód ochronny i roboczy były prowadzone wspólnie. W praktyce oznacza to układ TN-C, a po modernizacji często TN-C-S. To ważne, bo użytkownik widzi podobny bolec, ale technika działania jest już inna. W nowocześniejszym układzie przewód PE jest wydzielony, a po rozdziale PEN nie wolno go z powrotem łączyć z N w gnieździe.
| Układ | Jak wygląda w praktyce | Co to oznacza dla gniazda | Ograniczenie |
|---|---|---|---|
| TN-C | Dwa przewody, wspólny PEN | Bolec bywa podłączany do przewodu wspólnego | Przerwanie PEN jest szczególnie niebezpieczne |
| TN-C-S | Rozdział PEN na PE i N w jednym punkcie instalacji | Po rozdziale gniazda mogą mieć prawdziwy przewód ochronny | Nie wolno ponownie łączyć PE i N za punktem rozdziału |
| TN-S | PE i N są prowadzone oddzielnie od początku | Najczytelniejsze i najwygodniejsze rozwiązanie | Wymaga nowocześniejszej instalacji |
Ja traktuję zerowanie jako sygnał, że instalacja ma już swoje lata i wymaga oceny, a nie tylko wymiany osprzętu. W starym układzie wszystko może wyglądać poprawnie do chwili awarii przewodu wspólnego, a wtedy problem robi się poważny bardzo szybko. Dlatego sama obecność bolca nie powinna uspokajać bardziej niż to konieczne.
Jeśli w instalacji pojawił się już wyłącznik różnicowoprądowy, to dobrze, ale nie zmienia to podstawowej zasady: RCD jest dodatkową warstwą ochrony, a nie usprawiedliwieniem dla źle zrobionego obwodu. Z tego powodu najwięcej kłopotów wychodzi właśnie tam, gdzie instalacja jest intensywnie używana na co dzień.Gdzie brak ochrony najbardziej daje się we znaki
Brak sprawnego przewodu ochronnego nie wszędzie jest równie groźny, ale są miejsca, w których od razu podnosi ryzyko. Patrzę na nie przede wszystkim przez pryzmat wilgoci, metalowej obudowy i mocy urządzenia. Właśnie tam styk ochronny przestaje być teorią, a zaczyna być realnym elementem bezpieczeństwa.
- Kuchnia i pralnia - zmywarka, pralka, lodówka, piekarnik czy czajnik pracują często, długo i w otoczeniu wody. Jeśli pojawi się przebicie, przewód ochronny ma zadziałać szybciej niż człowiek zdąży zareagować.
- Łazienka - tu margines błędu jest najmniejszy. Wilgoć, mokre dłonie i metalowe elementy wyposażenia sprawiają, że każda niepewna instalacja jest złą wiadomością.
- Garaż, warsztat i ogród - elektronarzędzia, przedłużacze i oświetlenie zewnętrzne są szczególnie wrażliwe na uszkodzenia mechaniczne i wilgoć.
- Oprawy metalowe i oświetlenie sufitowe - przy lampach z metalową obudową przewód ochronny ma znaczenie nie mniejsze niż przy AGD. W oświetleniu często się o tym zapomina, bo „to tylko lampa”, a właśnie tam przebicie bywa trudne do zauważenia.
- Sprzęt komputerowy i elektronika - listwy z ochroną przepięciową oraz obudowy zasilaczy lepiej działają, gdy instalacja ma poprawny tor ochronny. Bez tego część zabezpieczeń traci sens albo działa połowicznie.
To są te sytuacje, w których brak ochrony nie jest abstrakcyjnym ryzykiem, tylko realnym problemem użytkowym. Jeśli instalacja ma kilka albo kilkanaście lat, a w domu pojawiają się nowe urządzenia, problem zwykle wychodzi wcześniej czy później. Najczęściej nie przez głośną awarię, ale przez serię drobnych błędów, które da się zauważyć przy remoncie.
Właśnie wtedy pojawiają się powtarzalne pomyłki, które widzę zdecydowanie zbyt często. I to one potrafią zepsuć nawet nowy osprzęt.
Najczęstsze błędy po remoncie
Największy problem nie polega na tym, że ludzie chcą oszczędzić. Problem polega na tym, że próbują nadać starej instalacji nowoczesny wygląd bez sprawdzenia jej wnętrza. Ja zawsze zwracam uwagę na to, że estetyka i bezpieczeństwo to nie jest to samo.
- Wymiana samego frontu gniazda - nowa ramka nie naprawia brakującego PE, utlenionych styków ani źle połączonego przewodu ochronnego.
- Mostkowanie PE i N bez pomiarów - w starych instalacjach ktoś robi „tak jak było kiedyś”, ale po rozdziale PEN w rozdzielnicy takie łączenie staje się błędem.
- Ufanie samym kolorom przewodów - żółto-zielony zwykle oznacza PE, niebieski N, ale w starych obwodach bywa różnie i wzrok nie wystarcza.
- Traktowanie adaptera jako stałego rozwiązania - przejściówka może pomóc doraźnie, ale nie jest zamiennikiem poprawnie wykonanego obwodu ochronnego.
- Założenie, że skoro nic nie wybija, to wszystko jest dobrze - brak awarii nie oznacza, że instalacja jest bezpieczna. Czasem problem wychodzi dopiero przy przebiciu albo pod większym obciążeniem.
Gdy widzę świeżo wyremontowane mieszkanie, a w puszkach nadal siedzi stary układ, wiem jedno: ktoś pomylił remont wizualny z modernizacją instalacji. To samo dotyczy punktów świetlnych. W lampach metalowych i oprawach sufitowych nie chodzi o „ładny montaż”, tylko o to, czy obudowa ma pewne połączenie ochronne.
Jeśli temat ma być domknięty porządnie, trzeba jeszcze sprawdzić kilka rzeczy przed zamknięciem ścian albo przed odbiorem po remoncie. To właśnie ten etap oszczędza najwięcej nerwów później.
Co sprawdzić przed zamknięciem ścian i ile to zwykle kosztuje
Gdy robię przegląd po remoncie, zawsze zaczynam od pytań, które oszczędzają później najwięcej pieniędzy: czy jest osobny PE, czy rozdział PEN wykonano w jednym punkcie, czy RCD obejmuje właściwe obwody i czy wykonano pomiar ciągłości przewodu ochronnego. To są właśnie te sprawy, które z zewnątrz są niewidoczne, a decydują o tym, czy styk ochronny zadziała naprawdę.
- poproś o pomiar ciągłości przewodu ochronnego;
- poproś o sprawdzenie impedancji pętli zwarcia;
- sprawdź test wyłącznika różnicowoprądowego;
- upewnij się, że za RCD nie ma mostków PE-N;
- zadbaj o protokół po remoncie, jeśli instalacja była ruszana szerzej niż jedno gniazdo.
Jeśli chcesz konkretów finansowych, to pojedyncza wymiana gniazda przez elektryka zwykle kosztuje około 60-200 zł za punkt, a przegląd i pomiary mieszkania zaczynają się najczęściej od około 350 zł, zaś domu od około 400 zł, zależnie od regionu i zakresu badań. GUNB przypomina, że okresowa kontrola budynku co najmniej raz na 5 lat obejmuje też instalację elektryczną i sprawdzenie środków ochrony przeciwporażeniowej, więc nie jest to wydatek „na później”, tylko normalny element utrzymania domu w dobrym stanie.
Jeśli miałbym zostawić jedną zasadę, powiedziałbym tak: nie oceniaj bezpieczeństwa po samym wyglądzie osprzętu. Nowa ramka nie zastąpi przewodu ochronnego, a poprawnie wykonany pomiar potrafi powiedzieć o instalacji więcej niż cały komplet świeżych gniazd.
