Dobór przewodu elektrycznego nie kończy się na pytaniu, czy ma przewodzić prąd. Liczy się też miejsce montażu, przekrój żył, rodzaj izolacji i to, czy przewód będzie pracował w ścianie, na zewnątrz, czy w urządzeniu ruchomym. Właśnie dlatego przygotowałem praktyczny przewodnik z tabelą, który porządkuje najpopularniejsze typy i pokazuje, do czego naprawdę się je stosuje.
Najważniejsze informacje o przewodach w jednym miejscu
- W domowych instalacjach najczęściej spotkasz przewody YDY, YDYp, DY i LgY oraz kable YKY do zasilania zewnętrznego.
- Przewód zwykle kojarzy się z instalacją wewnętrzną, a kabel z trudniejszymi warunkami, np. ziemią lub zewnętrzem.
- Do oświetlenia najczęściej stosuje się 1,5 mm², a do gniazd 2,5 mm², ale ostateczny dobór zależy też od długości trasy i obciążenia.
- Oznaczenia na płaszczu mówią o materiale, izolacji, budowie żyły i napięciu znamionowym, więc warto je czytać, a nie zgadywać.
- Niewłaściwy dobór przewodu może skończyć się przegrzewaniem, problemami z montażem i kosztowną poprawką.
Kabel, przewód i żyła - co naprawdę oznaczają te nazwy
Ja zawsze zaczynam od rozróżnienia pojęć, bo w praktyce wiele problemów bierze się z tego, że ktoś kupuje „kabel”, a potrzebuje przewodu instalacyjnego albo odwrotnie. Żyła to metalowy rdzeń przewodzący prąd, przewód to wyrób z izolacją i jedną lub kilkoma żyłami, a kabel zwykle ma dodatkową osłonę i lepiej znosi trudniejsze warunki pracy.
| Cecha | Przewód | Kabel |
|---|---|---|
| Miejsce pracy | Najczęściej wnętrza, tablice, instalacje i urządzenia | Zewnętrze, ziemia, miejsca narażone na wilgoć i uszkodzenia |
| Budowa | Prostsza, lżejsza, zwykle mniej odporna mechanicznie | Bardziej rozbudowana osłona i wyższa odporność |
| Przykłady | YDY, DY, LgY | YKY, YAKY |
| Kiedy wybrać | Gdy instalacja jest prowadzona wewnątrz budynku | Gdy liczy się większa trwałość i ochrona przewodów |
W polskich domach najczęściej spotykam miedź, bo ma dobre parametry przewodzenia i jest wygodna w montażu. Aluminium pojawia się częściej w większych zasilaniach i liniach energetycznych, a linka wielodrutowa przydaje się tam, gdzie przewód ma być giętki. To nie detal, bo od tego zależy i montaż, i trwałość połączeń. Kiedy to rozdzielisz, łatwiej przejść do konkretów i zobaczyć, które typy przewodów najczęściej pojawiają się w domu i na budowie.
Najczęściej spotykane typy w domu i na budowie
To jest część, którą najbardziej lubię pokazywać w praktyce, bo właśnie tutaj robi się porządek z nazwami. Poniżej masz zestawienie przewodów i kabli, które najczęściej pojawiają się przy instalacjach domowych, remontach i prostych pracach warsztatowych.
| Typ | Budowa | Gdzie się sprawdza | Co zapamiętać |
|---|---|---|---|
| YDY | Miedziany przewód jednodrutowy z izolacją i powłoką PVC | Stałe instalacje wewnętrzne, obwody w mieszkaniu i domu | To jeden z najpopularniejszych wyborów do typowych obwodów domowych |
| YDYp | Płaski wariant przewodu, zwykle z żyłą ochronną | Miejsca, gdzie liczy się łatwe prowadzenie po ścianie i pod tynkiem | Płaski kształt ułatwia układanie i bywa wygodny przy remontach |
| YDYt | Przewód wtynkowy z izolacją PVC | Na tynku i pod tynkiem, wewnątrz pomieszczeń suchych i mokrych | To dobry wybór tam, gdzie przewód ma być schowany w warstwie tynku |
| DY | Jednodrutowy przewód miedziany z izolacją PVC | W rurach instalacyjnych, przy oświetleniu i w układach sterowania | Sztywniejszy, ale bardzo praktyczny w stałych połączeniach |
| LgY | Przewód wielodrutowy, giętki, z izolacją PVC | Rozdzielnice, połączenia w urządzeniach i układy wymagające elastyczności | Jeśli przewód ma się układać łatwo i znosić zginanie, to często jest lepszy niż drut |
| OWY / OWYp | Giętki przewód oponowy do pracy w trudniejszych warunkach | Urządzenia przenośne, warsztat, sprzęt AGD | Nie traktowałbym go jako zamiennika do stałej instalacji w ścianie |
| YKY / YAKY | Kable elektroenergetyczne, odpowiednio miedziane i aluminiowe | Zasilanie zewnętrzne, przyłącza i układanie w ziemi | To już rozwiązania do trudniejszych warunków niż zwykła instalacja wewnętrzna |
Jeśli miałbym wskazać najpraktyczniejszy skrót myślowy, powiedziałbym tak: do wnętrza domu najczęściej trafia YDY lub YDYp, do podłączeń i rozdzielnic LgY, a do ziemi i zasilania zewnętrznego YKY albo YAKY. Reszta to zwykle warianty specjalistyczne, które dobiera się już pod konkretny scenariusz, a nie „na wszelki wypadek”. Żeby nie pomylić tych nazw, trzeba jeszcze nauczyć się czytać oznaczenia na płaszczu przewodu.
Jak odczytać oznaczenia na płaszczu przewodu
Na kablu nie ma przypadkowych liter. To skrót informacji o materiale, izolacji, budowie żyły i przeznaczeniu. Ja patrzę na to jak na etykietę techniczną: im lepiej ją rozumiesz, tym mniejsze ryzyko, że kupisz coś niepasującego do instalacji.
| Symbol | Znaczenie | Dlaczego to ważne |
|---|---|---|
| Y | Izolacja lub powłoka z polwinitu, czyli PVC | To jeden z najczęstszych materiałów stosowanych w instalacjach domowych |
| X | Polietylen | Spotyka się go tam, gdzie potrzebna jest inna charakterystyka izolacji |
| G | Guma | Przydaje się w przewodach do bardziej wymagających warunków pracy |
| D | Drut | Oznacza żyłę jednodrutową, czyli sztywniejszą |
| L | Linka | Wskazuje na żyłę wielodrutową, bardziej giętką |
| Lg | Linka giętka | Przydaje się tam, gdzie przewód ma się łatwo układać i zginać |
| p | Przewód płaski | Ułatwia prowadzenie po powierzchniach i pod tynkiem |
| t | Przewód wtynkowy | Wskazuje na rozwiązanie do prowadzenia w tynku |
| żo | Żyła ochronna | To informacja, że przewód ma dodatkowy tor ochronny PE |
| 300/500 V, 0,6/1 kV | Napięcie znamionowe | Mówi, do jakich warunków elektrycznych producent zaprojektował przewód |
Jeśli chodzi o kolory żył, w instalacjach domowych najbezpieczniej zapamiętać prosty układ: brązowy, czarny lub szary to faza L, niebieski to neutralny N, a żółto-zielony to ochronny PE. W starszych instalacjach kolory potrafią się jednak nie zgadzać z dzisiejszym standardem, więc kolor jest wskazówką, ale nie jedynym kryterium. Gdy już umiesz to odczytać, można przejść do najpraktyczniejszego pytania: jaki przekrój wybrać do konkretnego obwodu.

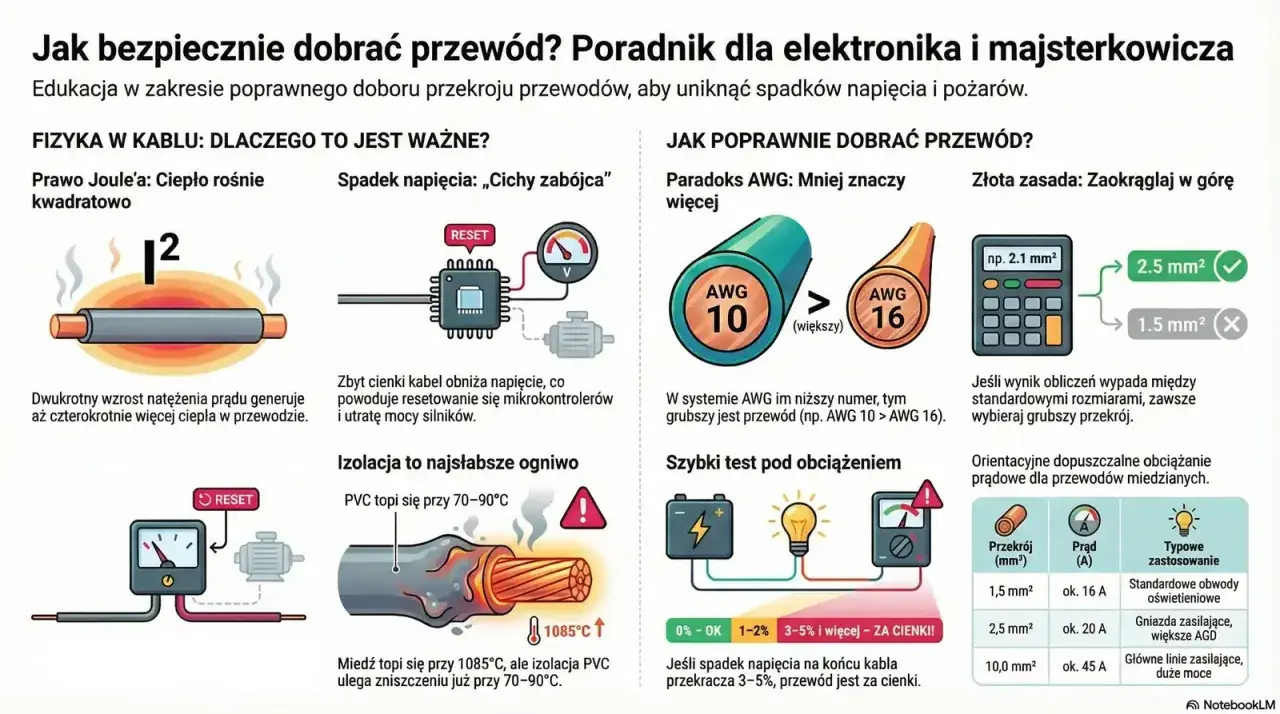

Jaki przekrój wybrać do oświetlenia, gniazd i mocniejszych urządzeń
Tu najczęściej pojawia się najwięcej wątpliwości, a odpowiedź nigdy nie sprowadza się do jednego uniwersalnego rozmiaru. Obciążalność prądowa, czyli maksymalny prąd, jaki przewód może bezpiecznie przenieść bez przegrzania, zależy nie tylko od przekroju, ale też od długości trasy, sposobu ułożenia i warunków chłodzenia.
| Zastosowanie | Typowy przekrój | Uwagi praktyczne |
|---|---|---|
| Oświetlenie | 3 x 1,5 mm² | Najczęściej wystarcza do obwodów o niewielkim obciążeniu |
| Gniazda ogólnego użytku | 3 x 2,5 mm² | To jeden z najczęstszych standardów w domach i mieszkaniach |
| Płyta grzewcza, piekarnik, kuchnia elektryczna | 4 mm² lub 6 mm² | Wybór zależy od mocy urządzenia i układu zasilania |
| Zasilanie rozdzielnicy lub WLZ | 10 mm², 16 mm² i więcej | Tu decyduje projekt, długość trasy i obciążenie całej instalacji |
| Urządzenia przenośne | Przewód giętki, np. OWY | Ważniejsza od samego przekroju jest elastyczność i odporność na ruch |
Nie traktowałbym tej tabeli jak sztywnej normy dla każdego domu. Ostateczny dobór zależy też od spadku napięcia, czyli utraty napięcia na długości przewodu, liczby obciążonych żył i zabezpieczenia nadprądowego. Ten sam odbiornik może więc wymagać innego przewodu w małym mieszkaniu i innego w dużym domu z długimi trasami. Przy doborze przewodu nie chodzi jednak tylko o liczby, bo równie często psują wszystko proste błędy montażowe i zakupowe.
Najczęstsze błędy przy wyborze przewodów
W praktyce widzę kilka błędów powtarzających się częściej niż wszystkie inne razem. Większość z nich da się wyłapać jeszcze przed zakupem, jeśli spojrzysz na przewód nie jak na „szary kabel”, tylko jak na element dopasowany do konkretnego zadania.
- Dobór tylko po cenie - najtańszy przewód rzadko jest dobrym wyborem, jeśli później trzeba poprawiać instalację.
- Mylenie przewodu stałego z giętkim - OWY nie jest zamiennikiem YDY w ścianie, bo ma inne przeznaczenie.
- Zbyt mały przekrój - przewód może się grzać, a problem nie zawsze będzie widoczny od razu.
- Ignorowanie wilgoci i temperatury - kuchnia, garaż i ogród to zupełnie inne warunki niż suchy pokój.
- Opieranie się wyłącznie na kolorze - w starszych instalacjach oznaczenia bywają niejednoznaczne.
- Złe miejsce prowadzenia - kabel ziemny w ścianie albo zwykły przewód w gruncie to proszenie się o kłopoty.
Najgorsze w tych błędach jest to, że często wychodzą dopiero po czasie: przy remoncie, awarii albo rozbudowie instalacji. Dlatego rozsądniej jest sprawdzić kilka parametrów od razu i nie liczyć na szczęście. Na koniec zostają trzy sprawdzenia, które warto zrobić przed zakupem.
Trzy rzeczy, które sprawdzam przed zakupem przewodu
Zanim kupię przewód, zawsze sprawdzam trzy rzeczy: gdzie będzie pracował, jaki ma mieć przekrój i czy jego budowa pasuje do sposobu montażu. To brzmi banalnie, ale właśnie tu najczęściej pojawiają się błędy, które później kosztują więcej niż sam materiał.
- Czy instalacja jest stała, ruchoma, natynkowa, podtynkowa czy ziemna?
- Czy potrzebna jest żyła ochronna PE?
- Czy przekrój pasuje do obciążenia i długości trasy?
- Czy przewód ma odpowiednie napięcie znamionowe?
- Czy producent podaje jasne oznaczenie i przeznaczenie?
Właśnie tak czytam dobór przewodów w praktyce: najpierw miejsce i warunki pracy, potem typ, a dopiero na końcu przekrój i szczegóły montażowe. Taki porządek naprawdę upraszcza decyzję i zmniejsza ryzyko kosztownych poprawek.
