Podłączenie podwójnej oprawy 18 W nie jest trudne, ale wymaga trzymania się konkretnego układu: inny będzie dla statecznika magnetycznego ze starterem, inny dla elektronicznego osprzętu. W praktyce najwięcej problemów robi nie sama świetlówka, tylko pomylenie zacisków, brak uziemienia albo założenie niewłaściwego startera. Poniżej rozbieram na części schemat podłączenia świetlówki 2x18W, pokazuję kolejność prac i wyjaśniam, kiedy zamiast naprawy lepiej od razu zrobić modernizację albo wezwać elektryka.
Najważniejsze informacje w skrócie
- W oprawie 2x18 W nie ma jednego uniwersalnego układu, bo wszystko zależy od rodzaju statecznika i oprawek.
- W klasycznej wersji z dławikiem i starterem każda świetlówka pracuje w swoim torze zapłonowym.
- Przewód ochronny PE warto potraktować jako obowiązkowy, a nie opcjonalny dodatek do metalowej obudowy.
- Jeśli oprawa ma statecznik elektroniczny, starter zwykle nie występuje w ogóle.
- Przy modernizacji na LED trzeba sprawdzić, czy dana lampa wymaga zasilania jednostronnego, czy dwustronnego.
Jak działa oprawa z dwiema świetlówkami 18 W
Najprościej mówiąc, taka oprawa składa się z dwóch elementów, które robią zupełnie różne rzeczy. Statecznik ogranicza prąd po zapłonie lampy, a starter daje krótki impuls potrzebny do uruchomienia świetlówki. W starszych oprawach spotkasz też określenie dławik - to po prostu tradycyjna nazwa statecznika magnetycznego.
W praktyce lampa nie zapala się „sama z siebie”, bo do startu potrzebuje najpierw podgrzania elektrod i wyższego napięcia chwilowego. Dlatego układ z dwoma rurami 18 W nie polega na przypadkowym podpięciu zasilania do oprawek, tylko na odtworzeniu konkretnego toru, jaki przewidział producent oprawy. Jeśli ktoś pomyli starter z osprzętem ograniczającym prąd, kończy zwykle z migotaniem, buczeniem albo lampą, która świeci tylko przez chwilę. Gdy już wiadomo, po co są poszczególne elementy, łatwiej odczytać sam układ przewodów.
Jak wygląda schemat połączeń w praktyce
Nie ma jednego wzorca, który pasuje do każdej oprawy 2x18 W. Najczęściej spotyka się jednak dwa rozwiązania: klasyczny układ z statecznikiem magnetycznym i starterami albo układ z elektronicznym statecznikiem, w którym starterów już nie ma. Ja zawsze zaczynam od tabliczki znamionowej na osprzęcie, bo to właśnie ona mówi więcej niż kolor przewodów.
| Wariant | Co zwykle jest w środku | Jak to czytać | Na co uważać |
|---|---|---|---|
| Klasyczny układ magnetyczny | Statecznik, dwa startery, dwie świetlówki | Zasilanie 230 V trafia do osprzętu, a każda rurka ma własny tor zapłonowy | Starter musi pasować do mocy lampy, a przewód PE powinien być podłączony do obudowy |

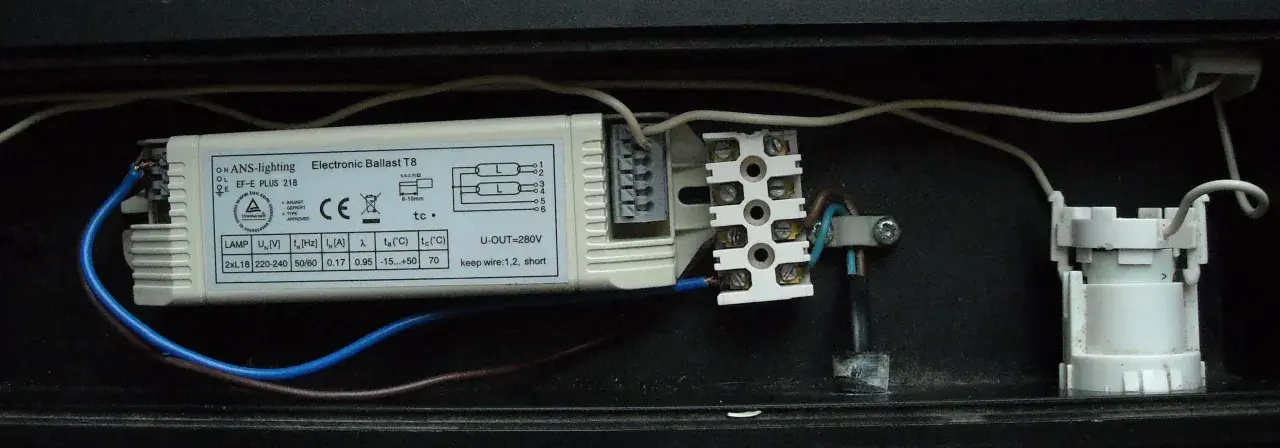

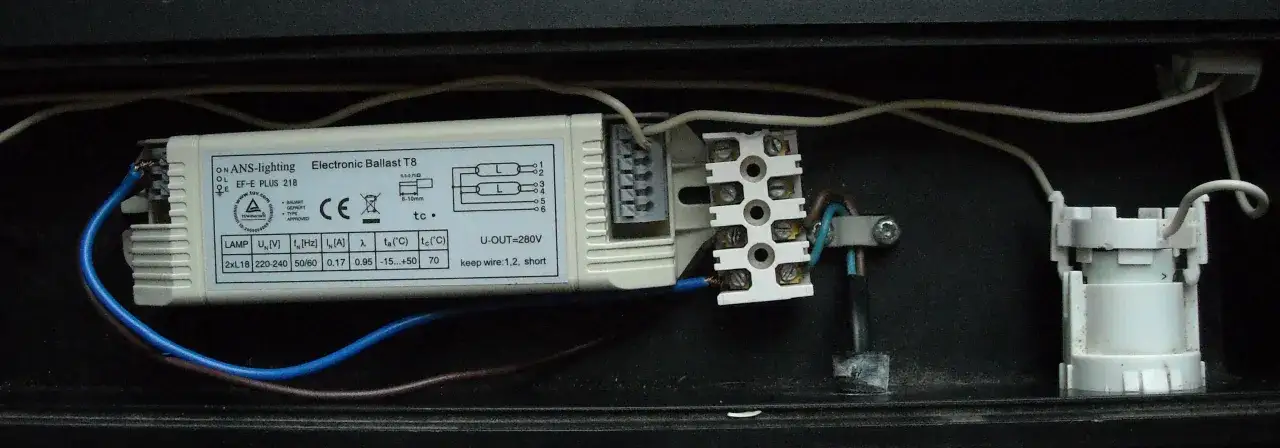

| Układ z statecznikiem elektronicznym | Elektroniczny osprzęt bez starterów | L i N podłącza się zgodnie z nadrukiem na stateczniku, a wyjścia prowadzi do lamp | Nie wolno zakładać, że numeracja zacisków będzie taka sama jak w innej oprawie |
Jak podłączyć taką oprawę krok po kroku
Jeśli oprawa jest już rozebrana, a osprzęt wygląda zdrowo, pracę najlepiej prowadzić metodycznie. Dzięki temu nie tylko ograniczasz ryzyko pomyłki, ale też łatwiej wrócić do układu, jeśli w trakcie okaże się, że trzeba wymienić jeden element.
- Odłącz zasilanie w rozdzielnicy i sprawdź brak napięcia miernikiem, nie tylko próbówką.
- Otwórz oprawę i zrób zdjęcie starego układu, zanim cokolwiek rozłączysz.
- Odczytaj oznaczenia statecznika: moc lamp, typ osprzętu i napięcie zasilania.
- Podłącz przewód ochronny PE do metalowej obudowy oprawy.
- Wprowadź L i N zgodnie ze schematem producenta; w układzie magnetycznym faza zwykle przechodzi przez wyłącznik i statecznik.
- Sprawdź, czy przewody nie są przyciśnięte przez obudowę i nie dotykają gorących elementów.
- Włóż świetlówki i startery, zamknij oprawę oraz wykonaj próbne uruchomienie.
W wielu oprawach 2x18 W jedna świetlówka może działać niezależnie od drugiej, więc po montażu warto sprawdzić każdą osobno. Jeśli któraś nie startuje, nie wyciągam od razu wniosku, że cały układ jest zły - najpierw sprawdzam starter, lampę i styki. Najwięcej problemów pojawia się jednak wtedy, gdy ktoś pomija drobiazgi, więc warto je nazwać wprost.
Gdzie najczęściej pojawiają się błędy
- Założenie niewłaściwego startera do mocy 18 W, co kończy się trudnym zapłonem albo migotaniem.
- Pomylenie statecznika magnetycznego z elektronicznym i podłączenie oprawy według złego schematu.
- Brak przewodu ochronnego PE w metalowej obudowie, który podnosi ryzyko porażenia.
- Luźne zaciski, przez które oprawa buczy, grzeje się albo gaśnie po kilku minutach.
- Wymiana samej świetlówki bez sprawdzenia osprzętu, mimo że winny bywa zużyty starter lub statecznik.
- Podłączanie lamp LED jak klasycznej fluorescencyjnej, bez sprawdzenia typu zasilania wymaganym przez producenta.
W praktyce najczęściej widać trzy objawy: lampę, która miga i nie łapie zapłonu, oprawę, która buczy mimo świecenia, oraz taką, która działa tylko chwilę po włączeniu. To zwykle nie jest „kaprys świetlówki”, tylko sygnał, że coś w torze zasilania jest źle dobrane albo zużyte. Jeśli oprawa nadal ma wrócić do pracy, sens ma już tylko wybór między naprawą a modernizacją.
Kiedy lepiej wymienić osprzęt zamiast go naprawiać
Nie każdą starą oprawę warto ratować za wszelką cenę. Jeśli dławik jest głośny, oprawki są przypalone, a przewody mają twardą izolację, ja częściej myślę o wymianie osprzętu niż o kolejnym „łapaniu” awarii. Przy dwóch świetlówkach 18 W czasem bardziej opłaca się wyprostować całość raz, niż wracać do tego samego za kilka miesięcy.
| Rozwiązanie | Plusy | Minusy | Kiedy ma sens |
|---|---|---|---|
| Zostawienie klasycznego układu | Najmniej pracy, brak przeróbek w oprawie | Buczenie, większe straty, starszy sposób zapłonu | Gdy osprzęt jest sprawny, a oprawa działa bez problemów |
| Wymiana na statecznik elektroniczny | Cichsza praca, zwykle mniej migotania, lepszy komfort | Trzeba dopasować osprzęt do konkretnej oprawy | Gdy chcesz zachować świetlówki, ale poprawić kulturę pracy |
| Modernizacja na LED | Mniejsze zużycie energii i mniej serwisu | Trzeba sprawdzić typ lampy LED i sposób zasilania | Gdy oprawa ma pracować długo i bez częstych wymian |
Jeśli mówimy o zwykłej oprawie 2x18 W, sama moc nominalna lamp to 36 W, ale stary osprzęt zawsze dokłada swoje straty. Dlatego modernizacja na LED albo przesiadka na elektroniczny statecznik bywa sensowna nie dlatego, że „to nowocześniejsze”, tylko dlatego, że realnie upraszcza działanie i zmniejsza liczbę rzeczy, które mogą się zużyć. Zanim naciśniesz wyłącznik, warto jeszcze sprawdzić ostatni zestaw rzeczy, bo to właśnie one decydują o bezproblemowym starcie.
Co sprawdzić przed pierwszym włączeniem
- Czy wszystkie zaciski są dokręcone i nie ma luzów na przewodach.
- Czy przewód PE jest podłączony do metalowej obudowy oprawy.
- Czy startery mają właściwą moc i są zgodne z lampami 18 W.
- Czy przewody nie zostały przyciśnięte przez obudowę lub osłonę.
- Czy na stateczniku nie ma śladów przegrzania, przypaleń albo pękniętej izolacji.
- Czy po uruchomieniu obie świetlówki zapalają się szybko, bez nadmiernego buczenia i migotania.
Jeśli cokolwiek zgadza się tylko „na oko”, lepiej zatrzymać się na tym etapie niż doprowadzić do zwarcia albo uszkodzenia oprawy. W elektryce schemat ma działać nie tylko poprawnie, ale i przewidywalnie, dlatego przy nieczytelnych oznaczeniach, śladach przegrzania albo wątpliwościach co do osprzętu bezpieczniej jest wymienić go w komplecie albo zlecić kontrolę elektrykowi z uprawnieniami.
