Ogranicznik przepięć ma chronić instalację wtedy, gdy napięcie skacze szybciej, niż potrafi zareagować elektronika. W praktyce pytanie jak podłączyć ogranicznik przepięć sprowadza się do trzech decyzji: gdzie go zamontować, jaki typ dobrać do układu sieci i jak prowadzić przewody, żeby nie osłabić działania ochrony. Pokażę to krok po kroku, z myślą o domu, rozdzielnicy i typowych błędach, które widzę najczęściej.
Najkrótsza droga do skutecznej ochrony to dobry typ SPD, bliski montaż i krótkie przewody
- Najpierw sprawdzam układ sieci, bo TN-C, TN-S, TN-C-S i TT nie zawsze wymagają tego samego schematu.
- Ochronnik montuję blisko wejścia zasilania i możliwie najbliżej szyny PE lub GSU.
- Całkowita długość połączeń powinna być jak najkrótsza, a praktyczny punkt odniesienia to około 0,5 m.
- Typ 1, 2 i 3 pełnią różne role i nie zastępują się nawzajem.
- Typ 3 montuje się przy odbiorniku, a nie zamiast ochrony głównej.
- To nie jest zadanie do montażu na czuja - pracę przy rozdzielnicy powinien wykonać elektryk z odpowiednimi uprawnieniami.
Najpierw ustalam, jaki układ sieci i poziom ochrony mam w budynku
Ja zaczynam nie od samego aparatu, tylko od instalacji. Inaczej podłącza się ochronnik w domu z zasilaniem kablowym, inaczej w budynku z instalacją odgromową, a jeszcze inaczej w układzie TT albo TN-C. W przewodzie PEN, czyli połączonym przewodzie ochronno-neutralnym, nie da się „na oko” skopiować schematu z innej rozdzielnicy i liczyć, że wszystko będzie działać poprawnie.
| Sytuacja w budynku | Co zwykle robię | Dlaczego to ma znaczenie |
|---|---|---|
| Zasilanie kablowe, brak instalacji odgromowej, brak anteny na dachu | W wielu domach wystarcza typ 2 w rozdzielnicy głównej | Ryzyko silnych impulsów jest zwykle mniejsze, a ochrona dalej pozostaje skuteczna |
| Instalacja odgromowa albo zasilanie napowietrzne | Zaczynam od typu 1 albo zestawu skoordynowanego 1+2 | Wtedy trzeba przejąć większą energię już na wejściu do budynku |
| Układ TT | Dobieram model przewidziany do TT i sprawdzam tor N-PE oraz GSU | Tu błędy w połączeniu potrafią od razu obniżyć skuteczność ochrony |
| TN-S lub TN-C-S | Sprawdzam, gdzie jest rozdział PEN i trzymam się schematu producenta | Od tego zależy liczba biegunów i sposób prowadzenia przewodów |
| Wrażliwe odbiorniki dalej od rozdzielnicy | Dokładam typ 3 blisko urządzenia | Ochrona przy odbiorniku domyka cały układ, zamiast zostawiać elektronikę bez wsparcia |
W domach jednorodzinnych zasilanych kablem, bez instalacji odgromowej i bez zewnętrznych anten, typ 2 w rozdzielnicy głównej bywa wystarczający. Gdy dochodzi odgromówka albo linia napowietrzna, zaczynam od mocniejszego stopnia ochrony. Dopiero wtedy ma sens wybór konkretnego schematu połączeń.

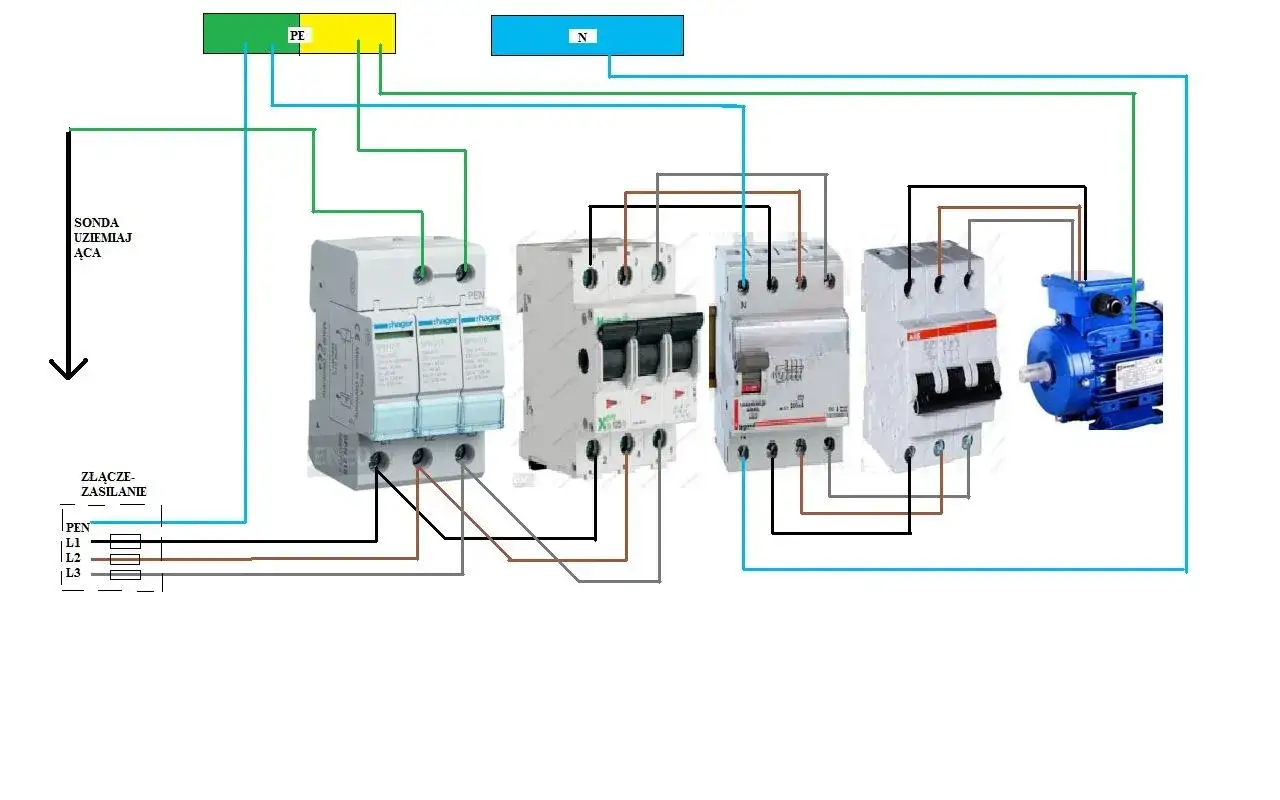

Jak wygląda poprawne podłączenie w rozdzielnicy
Sam montaż jest prosty tylko wtedy, gdy ktoś wcześniej dobrze zaplanował układ rozdzielnicy. Ja trzymam się kolejności, bo przy takich elementach improwizacja zwykle kończy się dłuższymi przewodami, gorszym prowadzeniem połączeń i mniejszą skutecznością ochrony.
Wyłączam zasilanie i potwierdzam brak napięcia
To pierwszy krok, bez którego nie ma sensu iść dalej. Rozdzielnica musi być bezpieczna do pracy, a pomiar braku napięcia to nie formalność, tylko podstawowy warunek. Przy SPD nie pracuję „na pół wyłączonym” obwodzie, bo to zły nawyk i prosta droga do błędu.
Montuję aparat możliwie blisko wejścia zasilania
Ogranicznik najlepiej czuje się na początku rozdzielnicy, blisko toru zasilania i szyny PE albo GSU, czyli głównej szyny uziemiającej. Im dalej od tego punktu, tym większa szansa, że sam układ połączeń zacznie psuć parametry ochrony. Nie montuję go na końcu szafy tylko dlatego, że tam akurat zostało miejsce.

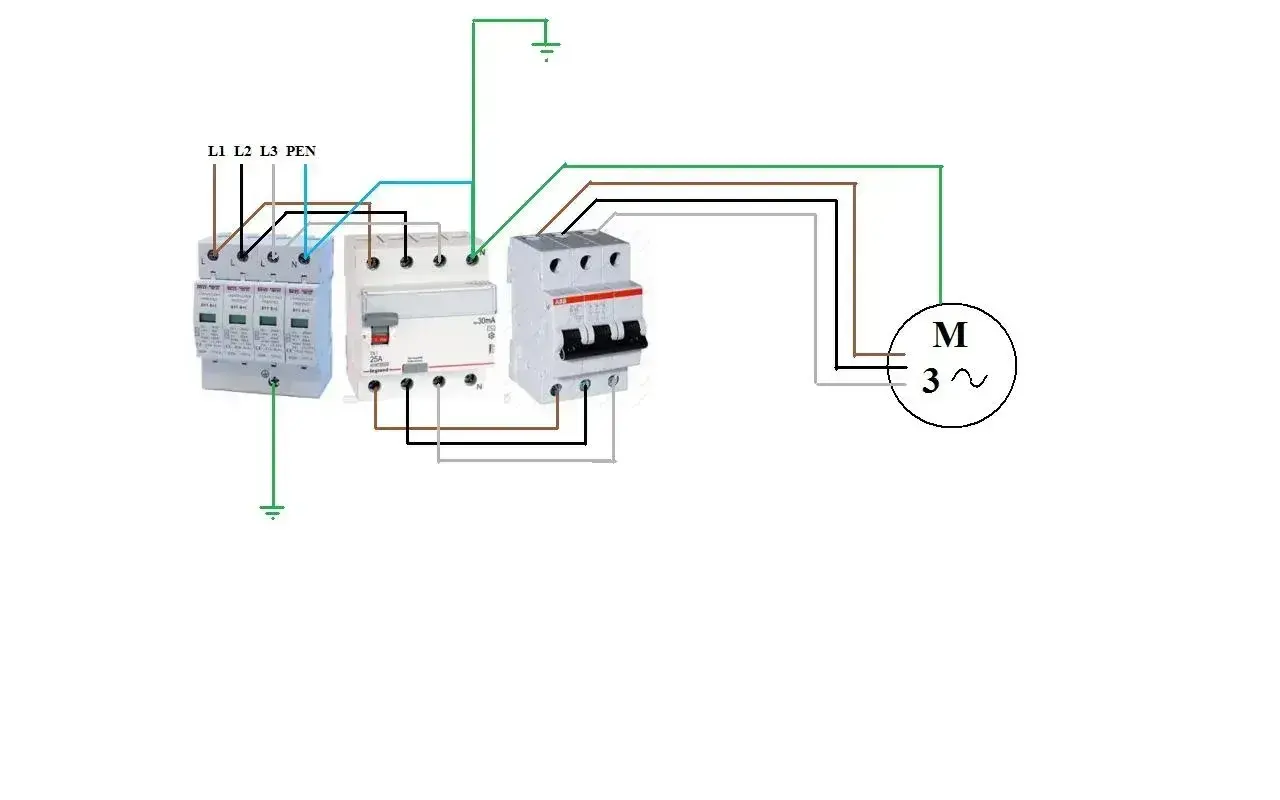

Łączę zaciski zgodnie ze schematem dla danej sieci
Podłączam przewody dokładnie według oznaczeń L, N, PE albo zgodnie z układem przewidzianym dla konkretnej sieci. W TT i TN-C-S nie przenoszę przewodów między szynami „żeby pasowało”, a w TN-C używam aparatu przeznaczonego do pracy z PEN. Jeśli producent przewiduje konkretny tor N-PE, korzystam z niego bez kombinowania.
Przeczytaj również: Montaż światłowodu w domu jednorodzinnym - jak się przygotować?
Sprawdzam zabezpieczenie i sygnalizację
Jeśli instrukcja danego modelu wymaga zabezpieczenia nadprądowego przed ogranicznikiem, muszę je przewidzieć. Na końcu kontroluję też wskaźnik stanu, a przy aparatach z wyjściem zdalnej sygnalizacji podłączam go od razu. To drobiazg, który później oszczędza wielu niepotrzebnych oględzin.
Samo podłączenie nie kończy tematu. Jeśli przewód do PE jest za długi albo zawija się po rozdzielnicy, ochrona szybko traci sens.
Długość przewodów i sposób ich prowadzenia robią większą różnicę, niż wielu ludzi zakłada
Przy ochronie przepięciowej długość przewodów nie jest kosmetyką. Dobrą praktyką jest utrzymywanie całkowitej długości połączeń poniżej 0,5 m, prowadzenie ich możliwie prosto i unikanie pętli. Udar przepięciowy zachowuje się jak bardzo szybki impuls, więc każdy dodatkowy odcinek przewodu dodaje impedancję i podnosi poziom napięcia, który widzi chronione urządzenie.
| Zasada | Jak robię to w praktyce | Co się dzieje, gdy tego nie dopilnuję |
|---|---|---|
| Krótka droga do PE | Prowadzę połączenie możliwie najkrócej, bez zbędnych odcinków | Ochrona traci skuteczność, choć aparat formalnie jest zamontowany |
| Bez pętli i ostrych łuków | Układam przewody gładko, bez ciasnych nawrotów | Rośnie impedancja i pogarsza się odprowadzanie energii |
| Równe i logiczne prowadzenie torów | Nie rozrzucam przewodów po całej rozdzielnicy | Układ staje się trudniejszy do serwisowania i mniej przewidywalny |
| Układ przelotowy tylko wtedy, gdy jest przewidziany | Stosuję połączenie w układzie V, jeśli aparat ma do tego odpowiednie zaciski | Niepotrzebnie wydłużony tor udarowy może obniżyć jakość ochrony |
Układ V, czyli połączenie przelotowe, nie jest designerskim dodatkiem. To praktyczny sposób prowadzenia przewodów, który skraca drogę przepływu energii udarowej i pomaga utrzymać skuteczność ochrony. Kiedy trasa przewodów jest uporządkowana, dopiero wtedy można uczciwie porównać typy 1, 2 i 3.
Kiedy wybrać typ 1, 2 albo 3
Tu najłatwiej o pomyłkę, bo te trzy stopnie ochrony nie robią tego samego. Typ 1 bierze na siebie najcięższy impuls, typ 2 ogranicza przepięcia pośrednie i łączeniowe, a typ 3 domyka ochronę tuż przy urządzeniu. Orientacyjnie przyjmuje się, że poziom ochrony spada od ok. <4 kV dla typu 1, przez <2,5 kV dla typu 2, do <1,5 kV dla typu 3, ale zawsze trzeba patrzeć na konkretny model i kartę katalogową.
| Typ SPD | Gdzie go montuję | Do czego służy | Jak myślę o nim w domu |
|---|---|---|---|
| Typ 1 | Przy wejściu zasilania, w rozdzielnicy głównej | Odprowadza bardzo duże energie, także od bezpośrednich lub bliskich wyładowań | To punkt startowy, gdy budynek ma odgromówkę albo wyższe ryzyko udarów |
| Typ 2 | W rozdzielnicy głównej lub podrzędnej | Ogranicza przepięcia od wyładowań pośrednich i zjawisk łączeniowych | Najczęstszy wybór w typowej instalacji domowej |
| Typ 3 | Bezpośrednio przed odbiornikiem | Chroni czułą elektronikę i finalnie domyka układ ochrony | Dobry dla LED, sterowników, automatyki, RTV i sprzętu podatnego na uszkodzenia |
W budynku z instalacją odgromową typ 1 jest właściwie punktem wyjścia, nie dodatkiem. Z kolei typ 3 bez dobrze dobranego typu 2 to zbyt słaby parasol dla całej instalacji. Właśnie te szczegóły decydują, czy aparat chroni instalację, czy tylko wygląda na poprawnie zamontowany.
Najczęstsze błędy i ostatni przegląd przed zamknięciem rozdzielnicy
- Zbyt długie przewody - ogranicznik jest zamontowany, ale energia udarowa ma za daleką drogę do PE.
- Montowanie w złym miejscu - aparat trafia zbyt daleko od wejścia zasilania lub szyny uziemiającej.
- Pomylenie układu sieci - schemat działałby w innym systemie, ale nie w tym konkretnym.
- Traktowanie typu 3 jako jedynej ochrony - przydaje się przy urządzeniu, ale nie zastępuje ochrony głównej.
- Brak kontroli stanu modułu - wskaźnik uszkodzenia potrafi powiedzieć więcej niż sam wygląd obudowy.
Po uniknięciu tych błędów robię jeszcze trzy szybkie kontrole: sprawdzam, czy wskaźnik stanu pokazuje gotowość, czy połączenie z PE lub GSU jest naprawdę krótkie i pewne oraz czy zabezpieczenie nadprądowe przed SPD zgadza się z wymaganiami producenta. Jeśli aparat ma styk zdalnej sygnalizacji, uruchamiam go od razu, bo to ułatwia późniejszy nadzór nad instalacją. W praktyce właśnie te detale przesądzają, czy ochrona jest realna, czy tylko wpisana w opis rozdzielnicy.
Jeżeli miałbym zostawić jedną praktyczną radę, to tę: nie zaczynaj od samego aparatu, tylko od układu sieci, miejsca wpięcia i drogi do PE. To tam rozstrzyga się, czy ogranicznik przepięć rzeczywiście zadziała wtedy, kiedy będzie potrzebny. Jeśli instalacja nie jest oczywista albo rozdzielnica jest częścią większego układu, najbezpieczniej oprzeć się na projekcie i zlecić montaż elektrykowi z uprawnieniami.
