Trasowanie krokwi to etap, w którym decyduje się, czy więźba będzie składana sprawnie, czy potem trzeba będzie poprawiać cięcia i marnować drewno. W tym tekście pokazuję, jak czytać geometrię dachu, czego potrzebujesz do pracy, jak wyznaczyć pierwszą krokiew i kiedy prosty schemat przestaje wystarczać. Skupiam się na praktyce, bo właśnie na tym etapie najłatwiej zaoszczędzić czas albo narobić sobie dodatkowej roboty.
Najważniejsze rzeczy, które trzeba ustalić przed wyznaczeniem krokwi
- Najpierw sprawdź spadek dachu, rozstaw krokwi, długość okapu i miejsca podparcia, a dopiero potem zaznaczaj cięcia.
- Do pracy wystarczą: miarka, kątownik ciesielski, ołówek, poziomnica, sznurek traserski i pilarka.
- Najbezpieczniej zrobić jedną krokiew wzorcową i dopiero na niej oprzeć resztę elementów.
- Zacios na murłatę nie powinien być zbyt głęboki, bo osłabia przekrój elementu.
- Przy dachach kopertowych i wielopołaciowych warto liczyć się z większą liczbą szablonów i większą liczbą kontroli.
Od geometrii dachu zaczyna się dokładność
Zanim biorę do ręki piłę, zawsze sprawdzam projekt i zapisuję sobie kilka liczb, które naprawdę mają znaczenie: kąt nachylenia połaci, rozstaw krokwi, długość okapu, wysokość kalenicy i sposób oparcia na murłacie albo płatwi. Bez tego nawet bardzo staranne kreski mogą prowadzić w złą stronę. W praktyce liczy się nie tylko sama długość krokwi, ale też to, jak element pracuje po zamontowaniu, bo od tego zależy później równa linia okapu, podbitki i obróbki przy rynnie.
Ja zwykle patrzę na dach jak na układ kilku powtarzalnych odcinków, a nie jedną „skośną belkę”. Inaczej wyznacza się cięcie górne przy kalenicy, inaczej zacios przy murłacie, a jeszcze inaczej elementy na dachu z lukarną czy narożami. Przy prostych dachach dwuspadowych najczęściej da się oprzeć na jednym wzorcu, ale przy bardziej złożonych połaciach każdy błąd mnoży się bardzo szybko. Dlatego już na tym etapie zapisuję sobie także, gdzie dach przechodzi w elewację: linia okapu, deska czołowa i rynna muszą się potem zgrać z tym, co wytrasuję na drewnie.
W standardowych rozwiązaniach spotyka się krokwie o przekrojach rzędu 5 × 10 cm, 6 × 11 cm, 7 × 14 cm, 8 × 16 cm czy 8 × 18 cm, a rozstaw bardzo często mieści się w przedziale 80-110 cm. To są jednak wartości orientacyjne, nie gotowy przepis na każdy dach. Jeśli projekt pokazuje coś innego, nie poprawiam go „na oko”, bo później właśnie na detalach wychodzą największe koszty. Kiedy geometria jest czytelna, można przejść do przygotowania narzędzi i materiału.
Czego potrzebujesz, zanim zaczniesz trasować
Do poprawnego wyznaczania krokwi nie potrzeba warsztatowego arsenału, ale kilka rzeczy musi być pod ręką. Najważniejsze jest to, żeby narzędzia były powtarzalne i dawały czytelny ślad. Ja najczęściej korzystam z poniższego zestawu:
| Narzędzie | Do czego służy | Dlaczego jest ważne |
|---|---|---|
| Miarka zwijana | Do odmierzania długości i odkładania punktów cięcia | Bez niej łatwo o różnice między kolejnymi krokwiami |
| Kątownik ciesielski | Do przenoszenia kąta połaci i wyznaczania prostych linii | Ułatwia szybkie, powtarzalne znakowanie bez zgadywania |
| Ołówek ciesielski | Do zaznaczania szerokich, dobrze widocznych linii | Linia nie może być zbyt cienka, bo wtedy łatwo ją źle odczytać przy cięciu |
| Poziomnica lub laser | Do kontroli osi i wysokości podparcia | Pomaga wyłapać błąd, zanim trafi on do całej połaci |
| Sznurek traserski | Do wyznaczania długich, prostych linii | Przydaje się zwłaszcza przy dłuższych odcinkach i okapie |
| Piła tarczowa lub ukośnica | Do wykonywania czystych, kontrolowanych cięć | Dobre narzędzie skraca czas i zmniejsza ryzyko „zjadania” wymiaru |
| Szablon z OSB albo sklejki | Do powielania identycznych cięć | Przy większej liczbie elementów oszczędza najwięcej czasu |
Warto też spojrzeć na samo drewno. Do więźby najlepiej nadaje się materiał suchy i prosty, zwykle o wilgotności około 15-18%, a za granicę, której nie chcę przekraczać, przyjmuję 20%. Krzywe albo skręcone drewno potrafi zepsuć nawet bardzo dobre oznaczenia, bo potem element nie układa się zgodnie z linią. Jeśli mam wybór, zostawiam najprostsze sztuki na krokwie wzorcowe, a gorsze na elementy pomocnicze. Kiedy materiał i narzędzia są gotowe, można przejść do właściwego wyznaczania pierwszej sztuki.
Jak wyznaczyć pierwszą krokiew i przenieść wymiar na resztę
Najlepiej zacząć od jednej krokwi kontrolnej, a nie od seryjnego cięcia wszystkich elementów. Ja robię to zawsze tak samo: najpierw zaznaczam linię odniesienia, potem odkładam długość po rzucie poziomym, zaznaczam cięcie górne, a dopiero później zacios przy murłacie i linię okapu. Taka kolejność ma znaczenie, bo pozwala sprawdzić, czy wszystkie punkty naprawdę się zgadzają, zanim popełni się błąd na całym pakiecie drewna.
- Zapisuję wymiary z projektu i sprawdzam, czy odnoszą się do jednej połaci, czy do całego dachu.
- Przenoszę kąt nachylenia na kątownik ciesielski albo przygotowany wcześniej szablon.
- Oznaczam cięcie górne, czyli miejsce styku przy kalenicy lub płatwi.
- Wyznaczam zacios pod murłatę, pilnując, żeby nie osłabić przekroju.
- Zaznaczam okap i zostawiam niewielki naddatek do ewentualnej korekty po przymiarce.
- Robię cięcie próbne na jednej sztuce i sprawdzam ją na sucho na dachu albo na kozłach.
- Dopiero po akceptacji wzorca przenoszę te same linie na kolejne elementy.
Przy zaciosie trzymam się zasady, że nie powinien on wchodzić głębiej niż mniej więcej 1/4 do 1/3 wysokości krokwi. W praktyce oznacza to, że przy elemencie 8 × 16 cm zacios zwykle mieści się w kilku centymetrach, a nie w połowie przekroju. To ważne, bo zbyt głębokie wycięcie osłabia nośność tam, gdzie krokiew potrzebuje jej najbardziej. Jeżeli pierwszy element pasuje na murłatę i do kalenicy bez wymuszania, robię z niego wzorzec i zaznaczam pozostałe sztuki według tego samego układu. Kiedy pierwsza krokiew jest już pod kontrolą, warto zobaczyć, jak ten sam schemat zmienia się w różnych układach dachu.
Rodzaj dachu mocno zmienia sposób pracy

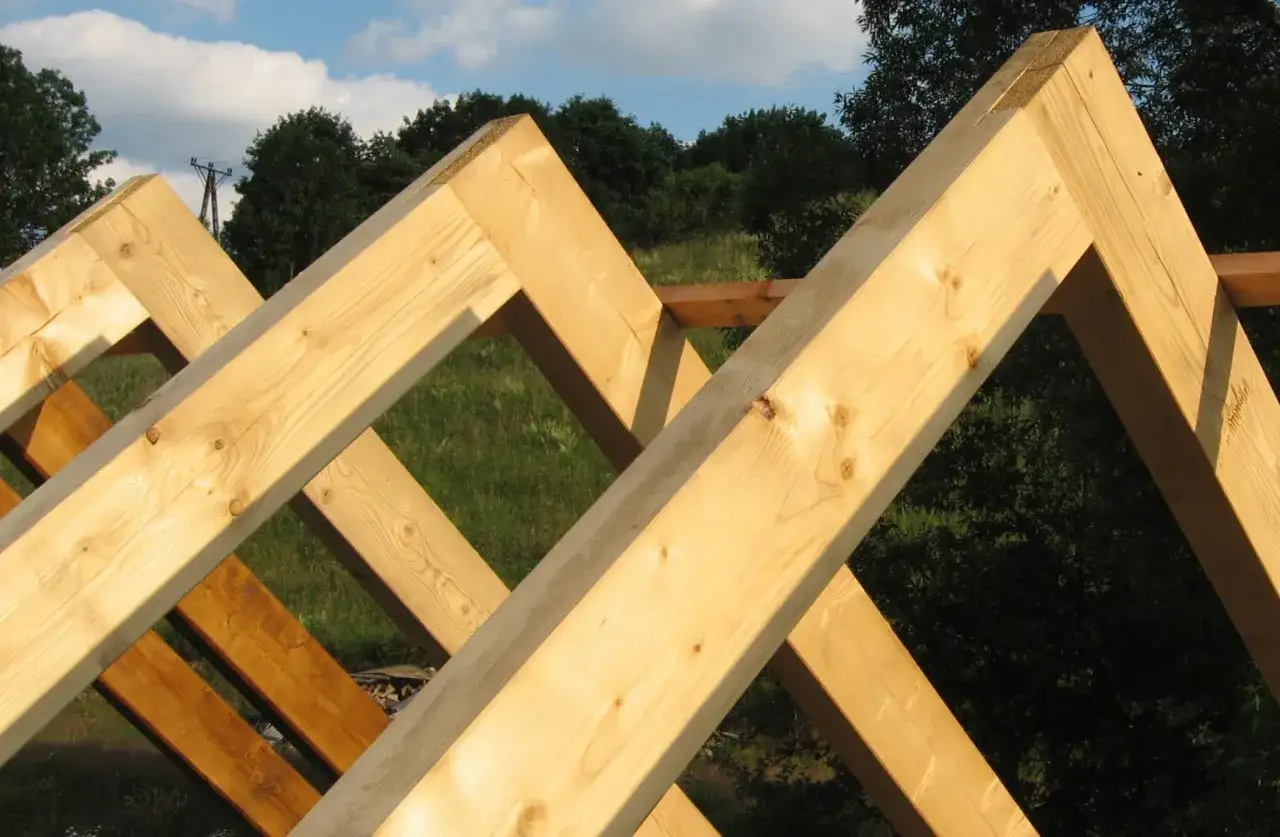

Najwięcej komfortu daje dach dwuspadowy, bo jest powtarzalny. Jeśli jedna krokiew jest dobrze przygotowana, kolejne zwykle można powielać niemal jeden do jednego. Przy dachu jednospadowym też nie ma wielkiej filozofii, ale trzeba pilnować spadku i linii okapu, bo każdy błąd szybciej widać w gotowej elewacji i przy obróbkach blacharskich. Najwięcej uwagi wymaga dach kopertowy albo wielopołaciowy, bo pojawiają się tam krokwie narożne, koszowe i kulawki, czyli krótsze elementy opierające się na krokwi głównej.
| Układ dachu | Co jest najprostsze | Na co uważać najbardziej |
|---|---|---|
| Dwuspadowy | Powtarzalność i prosty wzór pierwszej krokwi | Równość cięć i identyczny zacios na wszystkich sztukach |
| Jednospadowy | Mało załamań i proste odczytanie spadku | Linia okapu, długość wysięgu i estetyka przy elewacji |
| Kopertowy i wielopołaciowy | Da się pracować szablonami, jeśli wszystko jest dobrze rozpisane | Krokwie narożne, koszowe, kulawki i większa liczba zależności geometrycznych |
W dachach prostych często wystarczy jeden dokładny szablon, ale przy układach z narożami robię osobne wzorce dla różnych typów elementów. To nie jest nadmiar ostrożności, tylko sposób na uniknięcie sytuacji, w której jedna drobna pomyłka psuje całą połacie. Przy cięższym pokryciu albo w regionach z większym obciążeniem śniegiem nie zakładam z góry największego rozstawu krokwi, nawet jeśli „na papierze” wygląda wygodnie. Dokładny układ zawsze warto trzymać w granicach projektu, bo to on wyznacza bezpieczne pole manewru. Skoro wiadomo już, jak zmienia się podejście w różnych dachach, pora nazwać błędy, które najczęściej kosztują najwięcej.
Najczęstsze błędy, które kosztują drewno i czas
W ciesielstwie najdroższe są pomyłki powielone. Jedna zła linia potrafi przejść na cały komplet, a wtedy oszczędność znika natychmiast. Najczęściej widzę poniższe problemy:
| Błąd | Co się dzieje | Jak tego unikam |
|---|---|---|
| Cięcie bez próby na jednej sztuce | Wszystkie kolejne krokwie kopiują ten sam błąd | Najpierw robię wzorzec i sprawdzam go „na sucho” |
| Za głęboki zacios pod murłatę | Osłabia przekrój i zmniejsza bezpieczeństwo elementu | Trzymam się rozsądnego zakresu i nie poprawiam na siłę |
| Brak uwzględnienia okapu | Okap wychodzi za krótki albo nie pasuje do obróbek | Zaznaczam go od razu, razem z linią pod deskę czołową i rynnę |
| Praca na krzywym lub wilgotnym drewnie | Element po montażu pracuje inaczej niż na stole | Selekcjonuję materiał i odkładam najlepsze sztuki na elementy wzorcowe |
| Brak kontroli pionu i poziomu | Kalenica i okap przestają się zgadzać na całej długości | Sprawdzam osie na kilku etapach, nie tylko na końcu |
| „Dopasowanie” błędu piłą i młotkiem | Połączenie wygląda dobrze tylko chwilowo | Jeśli coś nie pasuje, wracam do pomiaru i szablonu |
Najgroźniejszy błąd to ten, którego nie widać od razu. Źle wyznaczona pierwsza krokiew często wygląda poprawnie, ale po złożeniu całej więźby okazuje się, że linia połaci ucieka, a okap nie zgadza się z elewacją. Dlatego wolę poświęcić kilka minut więcej na kontrolę niż potem poprawiać cały fragment dachu. Gdy te pułapki mam już z głowy, zostaje ostatnia rzecz: sprawdzenie wszystkiego, zanim pierwsza deska naprawdę trafi pod cięcie.
Zanim przetniesz pierwszą deskę, sprawdź jeszcze te rzeczy
Przed pierwszym cięciem robię krótki przegląd, który oszczędza mi mnóstwo nerwów. Sprawdzam, czy mam aktualny projekt, czy drewno jest proste, czy rozstaw krokwi zgadza się z dokumentacją i czy na pewno wiem, gdzie ma wypaść linia okapu. Jeśli dach ma kilka załamań, przygotowuję osobne oznaczenia dla każdej grupy elementów, zamiast liczyć na to, że wszystko „jakoś się zbiegnie”.
Warto też pamiętać, że przy dachu to nie sama konstrukcja jest końcem pracy. Dokładne wytrasowanie wpływa potem na deskę czołową, podbitkę, rynny i estetykę całej strefy przy elewacji. Dlatego ja nie traktuję tego etapu jako formalności, tylko jako miejsce, w którym naprawdę można wygrać z czasem albo go stracić. Jeśli coś budzi wątpliwość, poprawiam szablon, a nie cały dach.
Najlepszy efekt daje połączenie prostego wzorca, cierpliwej kontroli i konsekwencji w powtarzaniu tych samych wymiarów. Gdy pierwsza krokiew pasuje bez siłowania, reszta pracy zwykle idzie już szybciej i czyściej. I właśnie o to chodzi: zrobić raz dokładnie, żeby później nie poprawiać wszystkiego po kolei.
