Przekrój domu to rysunek techniczny, który przecina budynek pionowo i pokazuje jego wnętrze warstwa po warstwie. Dzięki niemu od razu widać wysokości kondygnacji, układ stropów, fundamenty, dach, schody i miejsca, w których projekt może być zbyt ciasny albo po prostu niewygodny w wykonaniu. W tym artykule wyjaśniam, jak taki rysunek czytać, co powinno się na nim znaleźć i na jakie błędy zwracać uwagę, zanim cokolwiek trafi na budowę.
Najpierw sprawdź wysokości, konstrukcję i dach
- Przekrój pokazuje dom w pionie, więc ujawnia rzeczy niewidoczne na rzucie: poziomy, warstwy i realne proporcje budynku.
- W praktyce najpierw czytam fundamenty, stropy, schody i dach, a dopiero potem detale wykończenia.
- Dobry arkusz powinien zawierać linie poziomów, wymiary pionowe, posadowienie i opis kluczowych warstw przegród.
- W dokumentacji projektowej często spotyka się skale 1:50 i 1:75, bo są czytelne przy ocenie detali.
- Przekrój najlepiej oceniać razem z rzutem i elewacją, bo każdy z tych rysunków pokazuje inną część prawdy o domu.
Co pokazuje przekrój domu i dlaczego jest tak ważny
To nie jest tylko „ładny rysunek z projektu”. Przekrój domu pokazuje, jak budynek zachowuje się w pionie: od gruntu, przez fundamenty i kondygnacje, aż po konstrukcję dachu. Najczęściej spotkasz przekrój podłużny albo poprzeczny, oznaczony na rysunku jako A-A, B-B i podobnie. W praktyce właśnie tutaj najłatwiej wychwycić rzeczy, których nie widać na rzucie: zbyt niską ściankę kolankową, źle dobraną wysokość kondygnacji, za mały spadek dachu czy brak miejsca na warstwy podłogi.
W dokumentacji domów jednorodzinnych ten sam budynek bywa pokazany w jednym lub dwóch przekrojach. W projektach publikowanych przez GUNB i podobne zestawy dokumentacji często spotyka się skale 1:50 albo 1:75, bo dopiero wtedy da się sensownie odczytać wysokości i warstwy materiałów bez zgadywania. Ja traktuję ten arkusz jako test praktyczności projektu: jeśli przekrój jest czytelny, dom zwykle da się też dobrze zbudować. Jeśli jest chaotyczny, kłopoty wychodzą później.
Żeby dobrze go odczytać, trzeba patrzeć na niego od strony cięcia i rozumieć, co zostało przecięte, a co pokazano tylko w tle. Do tego właśnie przechodzę w następnej sekcji.
Jak czytać taki rysunek krok po kroku

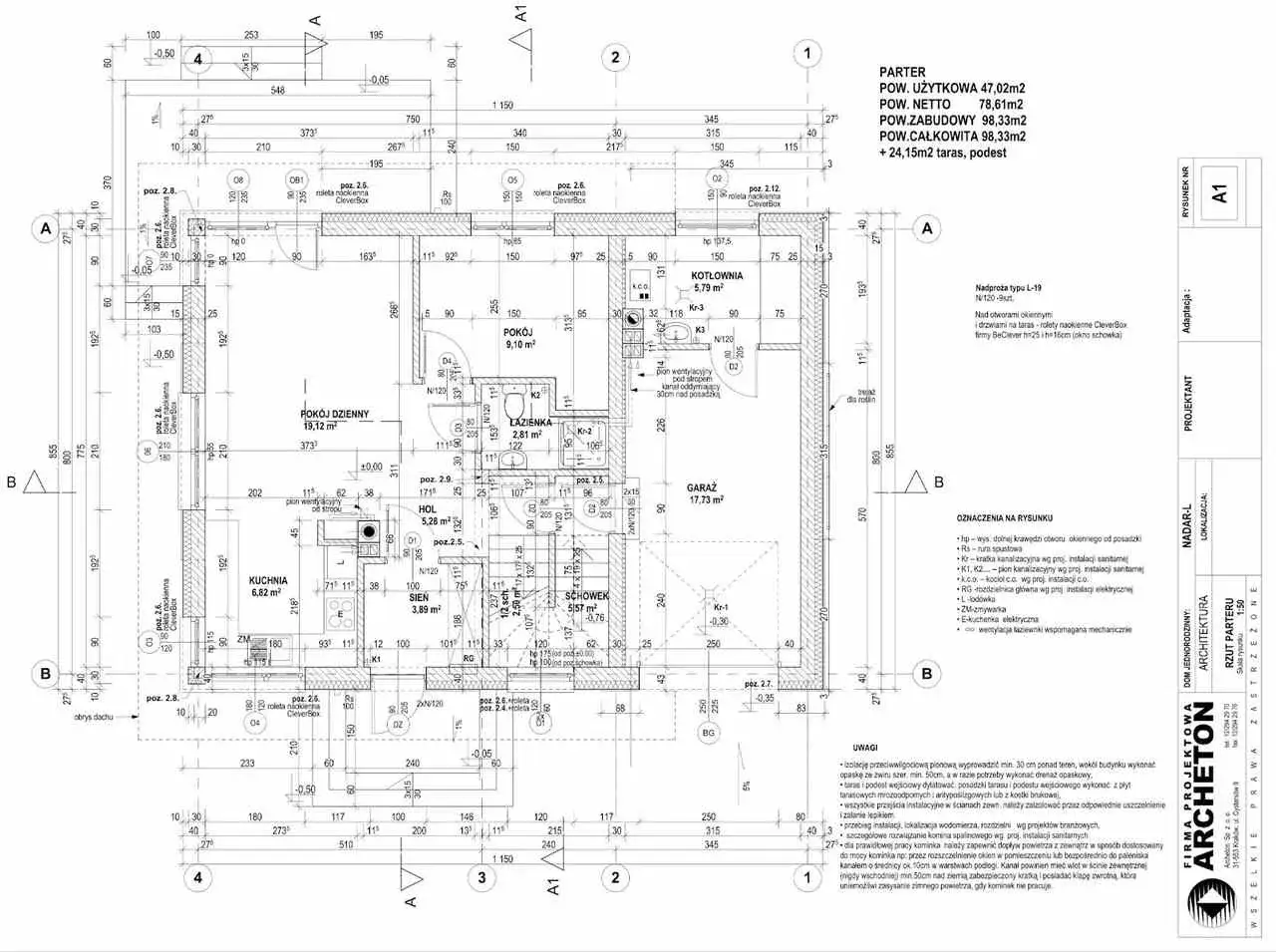

Najprościej zacząć od linii przekroju na rzucie kondygnacji. Ona mówi, gdzie wykonano cięcie i w którą stronę patrzymy. To ważne, bo na samym przekroju nie zawsze od razu widać, czy oglądasz część frontową, ogrodową czy fragment przechodzący przez klatkę schodową.
- Sprawdź kierunek cięcia. Strzałki lub oznaczenia A-A, B-B wskazują, z której strony czytasz arkusz.
- Odczytaj poziomy. Szukaj rzędnych typu „0,00”, poziomu posadzki, stropu i kalenicy. To one mówią, ile naprawdę ma dom w pionie.
- Porównaj wysokości pomieszczeń. Zwróć uwagę, czy sufit nie jest zbyt niski po uwzględnieniu stropu, instalacji i wykończenia.
- Spójrz na dach. Sprawdź kąt nachylenia połaci, wysokość ścianki kolankowej i to, czy poddasze pozostaje funkcjonalne, a nie tylko „teoretyczne”.
- Prześledź schody. Liczba stopni, spocznik i prześwit pod biegiem potrafią zadecydować o tym, czy komunikacja będzie wygodna, czy męcząca.
- Porównaj rysunek z opisem technicznym. Jeśli na przekroju widać inną grubość stropu, warstw podłogi albo wysokość niż w opisie, trzeba to wyjaśnić przed budową.
Przy bardziej złożonych domach dobrze jest sprawdzić nie jeden, ale dwa przekroje: przez część dzienną i przez schody albo łazienkę. Dzięki temu nie ukrywa się problemów w miejscu, które na rzucie wygląda niewinnie. To prowadzi prosto do pytania, co konkretnie musi się na takim arkuszu znaleźć.
Jakie elementy powinny się na nim znaleźć
Dobry przekrój nie jest ozdobą projektu. To narzędzie, które ma umożliwić wykonanie domu bez domysłów. Dlatego patrzę na niego przez pryzmat konkretów: co pokazuje, po co to jest i co może pójść źle, jeśli tego zabraknie.
| Element | Co pokazuje | Dlaczego to ważne |
|---|---|---|
| Linia terenu | Poziom gruntu przy budynku | Pozwala ocenić wysokość cokołu, wejścia i zagłębienie fundamentów |
| Fundamenty | Ławy, ściany fundamentowe, płyta lub inne posadowienie | Bez tego nie wiadomo, jak dom „siada” w gruncie i czy ma właściwą ochronę przed wilgocią |
| Ściany nośne | Układ konstrukcji pionowej | Pokazuje, które ściany naprawdę przenoszą obciążenia, a nie są tylko działowe |
| Stropy | Grubość i poziom przekrycia kondygnacji | To od nich zależy wysokość użytkowa pomieszczeń i miejsce na instalacje |
| Dach | Kąt nachylenia, kalenicę, ściankę kolankową, warstwy pokrycia | Łatwo wychwycić błędy w proporcjach poddasza i odwodnieniu połaci |
| Schody | Bieg, spocznik, wysokość stopni | To jeden z najczęstszych punktów kolizji między projektem a wygodą użytkowania |
| Wymiary i rzędne | Wysokości i odległości w pionie | Bez nich przekrój jest tylko obrazkiem, a nie dokumentem do budowy |
| Warstwy przegród | Izolacje, posadzki, tynki, warstwy dachu | Pomagają ocenić, czy przegród nie trzeba jeszcze doprecyzować przed wykonaniem |
Jeśli na rysunku brakuje któregoś z tych elementów, nie zakładam, że projektant „na pewno to uwzględnił”. Ja wolę dopytać od razu, bo na budowie brak jednego poziomu albo jednej warstwy potrafi zmienić wszystko od drzwi wejściowych po wysokość balustrady. Z takiego arkusza warto potem przejść do porównania z pozostałymi rysunkami projektu.
Rzut, elewacja i przekrój nie pokazują tego samego
Najwięcej nieporozumień bierze się z tego, że inwestor ogląda tylko jeden arkusz i wyciąga wniosek o całym domu. To błąd. Rzut mówi głównie o układzie pomieszczeń, elewacja o wyglądzie z zewnątrz, a przekrój o pionie, konstrukcji i proporcjach.
| Rysunek | Co pokazuje najlepiej | Czego z niego nie wyczytasz |
|---|---|---|
| Rzut | Układ ścian, pomieszczeń, drzwi, okien i komunikacji | Rzeczywistych wysokości, warstw podłogi i geometrii dachu |
| Przekrój | Wysokości kondygnacji, fundamenty, stropy, dach, schody | Pełnego układu funkcjonalnego wszystkich pomieszczeń w jednym obrazie |
| Elewacja | Wygląd fasady, proporcje otworów, linie dachu, podziały materiałowe | Tego, jak dom działa w środku i czy wysokości są wygodne |
W praktyce przekrój często demaskuje problemy, których rzut i elewacja ładnie nie pokazują. Jeżeli dach na elewacji wygląda dobrze, ale w przekroju ścianka kolankowa jest zbyt niska, poddasze staje się tylko dekoracją. Właśnie z takich powodów przechodzę potem do typowych błędów.

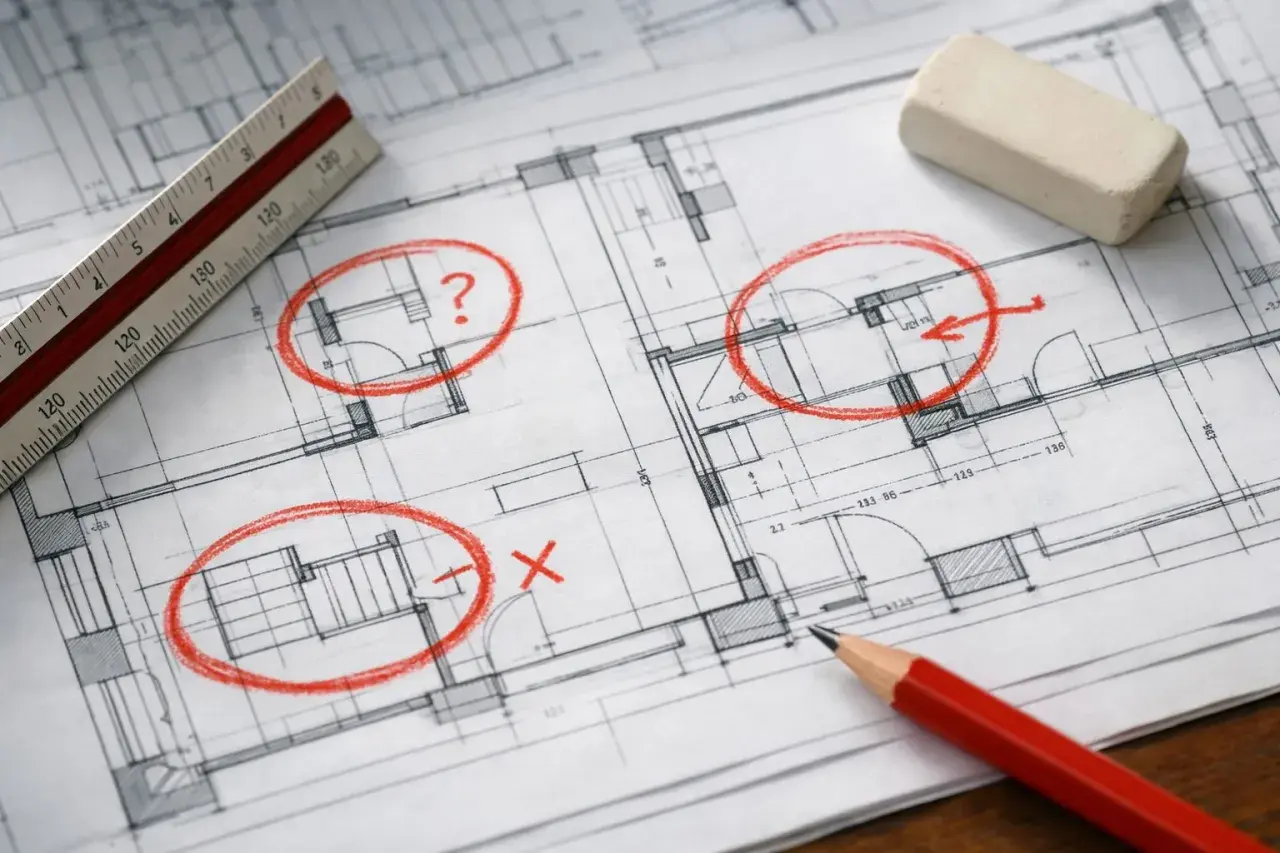

Najczęstsze błędy, które widać dopiero na przekroju
To jest ten fragment, który najbardziej interesuje osoby budujące dom. Z własnej praktyki wiem, że wiele projektów wygląda dobrze aż do chwili, gdy spojrzy się na pion. Wtedy wychodzą rzeczy, które później kosztują czas, pieniądze albo komfort mieszkania.
- Za niska wysokość użytkowa. Po doliczeniu stropu, podłogi i instalacji pomieszczenie robi się niższe, niż wydawało się na rzucie. Efekt? Trudniejsza zabudowa i gorsze proporcje wnętrz.
- Schody „na styk”. Kiedy bieg jest za krótki albo spocznik źle wpięty w układ domu, schody wychodzą strome i niewygodne. Tego nie poprawia się lekko po wylaniu stropu.
- Brak miejsca na warstwy podłogi. Izolacja termiczna, akustyczna, jastrych i wykończenie potrzebują miejsca. Jeśli projekt tego nie uwzględnia, problem pojawia się przy progach, drzwiach i wysokościach pomieszczeń.
- Nieczytelna ścianka kolankowa. Na papierze poddasze wygląda na ustawne, ale po zsumowaniu geometrii dachu i wysokości ściany użytkowej okazuje się, że skosy zabierają znaczną część powierzchni.
- Za płytkie lub źle opisane posadowienie. Przekrój bez jasnych informacji o fundamencie utrudnia ocenę, czy budynek jest dobrze osadzony w gruncie i czy rozwiązano ochronę przed wilgocią.
- Cięcie poprowadzone w „bezpiecznym” miejscu. Czasem przekrój przechodzi tak, żeby nic trudnego nie było widać. To daje ładny arkusz, ale słaby obraz rzeczywistości. Ja wolę przekrój przez schody, dach lub łazienkę, bo tam najczęściej wychodzą realne kolizje.
Jeśli na etapie projektu coś z tych rzeczy nie gra, trzeba to poprawić od razu. Kolejny etap to już nie teoria, tylko decyzja: co sprawdzić przed akceptacją dokumentacji, żeby nie kupić sobie problemu na placu budowy.
Co sprawdzić, zanim uznasz przekrój za gotowy
Zanim zaakceptuję projekt, przechodzę przez prostą listę. To nie jest formalność. To szybki test, czy rysunek rzeczywiście nadaje się do budowy, a nie tylko do złożenia w teczce.
- Czy na przekroju widać poziomy wszystkich kluczowych warstw, a nie tylko jedną orientacyjną wysokość.
- Czy wysokość parteru, piętra i poddasza zgadza się z układem funkcjonalnym domu.
- Czy dach ma sens przy tej bryle, tej wysokości ścianki kolankowej i tych oknach.
- Czy schody da się wygodnie używać, a nie tylko „da się je narysować”.
- Czy przekrój pokazuje najtrudniejsze miejsca, a nie jedynie najprostszy fragment budynku.
Jeżeli projekt ma być naprawdę pomocny na budowie, przekrój powinien odpowiadać na pytania wykonawcy, inspektora i inwestora w jednym miejscu. Dobrze narysowany arkusz oszczędza wiele rozmów na działce, a przede wszystkim zmniejsza ryzyko, że błąd wyjdzie dopiero po rozpoczęciu prac.
