Dobrze odczytane symbole na mapie zasadniczej pomagają sprawdzić granice działki, przebieg sieci i położenie budynków, zanim wydasz pieniądze na projekt, ogrodzenie albo wizytę geodety. W tym tekście porządkuję najważniejsze oznaczenia, pokazuję różnicę między mapą zasadniczą a ewidencyjną i wyjaśniam, na co patrzeć, żeby nie wyciągnąć błędnych wniosków. To temat praktyczny, bo odczyt mapy często decyduje o tym, czy plan na działce da się zrealizować bez kosztownych poprawek.
Najważniejsze oznaczenia pozwalają szybko ocenić granice, budynki i sieci na działce
- Mapa zasadnicza powstaje z danych EGiB, GESUT i BDOT500, więc pokazuje więcej niż sam obrys parceli.
- Najważniejsze są granice działek, punkty graniczne, obrysy budynków i przebieg sieci uzbrojenia terenu.
- Wygląd znaków zależy od skali, warstwy i sposobu wydruku, więc jeden arkusz może wyglądać inaczej niż drugi.
- Przy budowie domu i ogrodzeniu trzeba sprawdzać przede wszystkim granice oraz uzbrojenie podziemne.
- Jeśli oznaczenie budzi wątpliwości, najlepiej porównać je z legendą warstw albo zlecić odczyt geodecie.
Mapa zasadnicza to baza danych, a nie przypadkowy rysunek
Jak podaje GUGiK, mapa zasadnicza jest dziś tworzona jako wizualizacja kartograficzna zbudowana na podstawie zbiorów danych, a nie jako ręcznie szkicowany plan. W praktyce oznacza to, że znaki i linie, które widzisz na ekranie lub na wydruku, są generowane z baz EGiB, GESUT i BDOT500. Dane prowadzą starostowie w 380 jednostkach, ale dzięki Geoportalowi można je oglądać w jednym widoku, bez skakania między powiatami.
To ważne, bo taka mapa żyje razem z bazą danych. W 2026 nadal można spotkać wersje rastrowe albo hybrydowe, a przepisy przejściowe przewidują takie rozwiązania jeszcze do 31 grudnia 2027 r. tam, gdzie nie domknięto wszystkich baz. Dla użytkownika działki to zwykle oznacza jedno: nie każdy arkusz będzie wyglądał identycznie, a im mniejsza skala, tym więcej uproszczeń i generalizacji. Dlatego zanim zaczniesz czytać symbole, trzeba wiedzieć, z jakiego rodzaju mapą masz do czynienia.
Najważniejsze znaki, które zobaczysz przy działce
Nie rozpisuję tu całego katalogu znaków, bo jest szeroki i zależy od skali, ale w praktyce właściciel działki najczęściej spotyka kilka grup oznaczeń. To właśnie one odpowiadają na pytanie, gdzie kończy się parcela, co stoi na terenie i co biegnie pod ziemią.
| Co widzisz | Co to zwykle oznacza | Dlaczego to ma znaczenie |
|---|---|---|
| Granica działki | Linia wyznaczająca przebieg granicy ewidencyjnej | Bez niej nie ocenisz, gdzie kończy się działka i zaczyna teren sąsiada |
| Punkt graniczny | Znak w narożniku albo załamaniu granicy | Pomaga przy wznowieniu granic i ustawieniu ogrodzenia |
| Numer działki | Oznaczenie wpisane zwykle wewnątrz obrysu parceli | Łączy mapę z wypisem z ewidencji i dokumentami własnościowymi |
| Obrys budynku | Kontur istniejącego budynku lub budowli | Pokazuje, ile miejsca zajmuje obiekt i jak blisko jest granicy |
| Sieci uzbrojenia terenu | Linie i symbole przewodów oraz urządzeń | Wskazują, gdzie mogą pojawić się kolizje przy wykopach i fundamentach |
| Kontur użytku gruntu | Granica obszaru użytkowanego jako droga, sad, las, teren zabudowany i podobne | Pomaga ocenić, jak działka jest faktycznie użytkowana |
| Oznaczenia wysokościowe | Rzędne, skarpy, spadki lub inne dane o rzeźbie terenu | Przydają się przy odwodnieniu, niwelacji i planowaniu robót ziemnych |

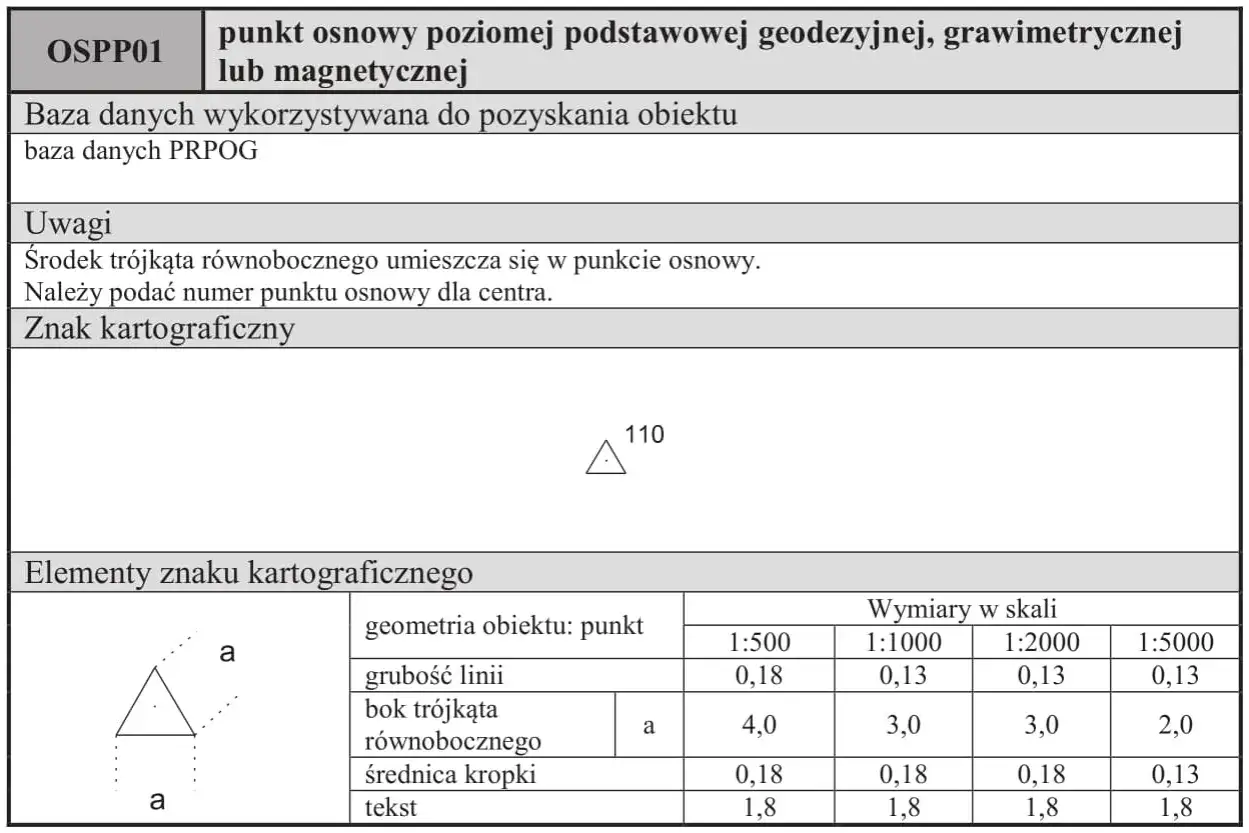

| Punkty osnowy | Znaki geodezyjne wykorzystywane do pomiarów | Nie są elementem „dekoracyjnym”, tylko odniesieniem dla pomiarów terenowych |
Ważna rzecz: graficzny wygląd tych znaków może się różnić między wydrukiem, Geoportalem i programami geodezyjnymi. Kolor, grubość linii i sposób opisu zależą od warstwy i skali, więc lepiej patrzeć na znaczenie obiektu niż na samą estetykę symbolu. Gdy rozpoznasz te podstawowe grupy, łatwiej przejdziesz do odczytu granic i nakładających się elementów.
Jak odczytać granice, numery i obrysy bez pomyłki
Przy analizie mapy najpierw patrzę na granice działki, potem na punkty graniczne, a dopiero później na budynki i opisy. To podejście pozwala uniknąć najczęstszego błędu, czyli uznania, że wszystko, co widać na ekranie, ma taką samą wagę i dokładność. W rzeczywistości mapa jest redagowana warstwowo, a obiekty mogą się wzajemnie zasłaniać.
- Granica działki może być częściowo zasłonięta przez budynek lub sieć, ale to nie znaczy, że przestaje istnieć.
- Punkt graniczny jest ważniejszy niż sama długość widocznej kreski, bo to on wskazuje załamania i narożniki granicy.
- Numer działki bywa jedynym szybkim identyfikatorem, gdy teren jest gęsto zabudowany i obiektów jest dużo.
- Obrys budynku trzeba czytać razem z odległością od granicy, a nie jako samodzielny znak.
- Skala decyduje o tym, ile szczegółów zobaczysz, więc podgląd w małym powiększeniu potrafi mylić bardziej niż pomagać.
W praktyce największe różnice widać przy skalach 1:500 i 1:1000, gdzie detale są jeszcze czytelne, natomiast przy mniejszym powiększeniu część informacji znika w generalizacji. To właśnie dlatego nie warto wyciągać wniosków z jednego szerokiego zrzutu ekranu. Gdy granice są już jasne, trzeba sprawdzić drugi krytyczny obszar, czyli sieci uzbrojenia terenu.
Sieci uzbrojenia terenu wymagają największej ostrożności
Jak podaje Geoportal, GESUT obejmuje istniejące i projektowane przewody oraz urządzenia z nimi związane. Na mapie zobaczysz więc nie tylko pojedyncze linie, ale też symbole studzienek, hydrantów, zasuw, słupów czy skrzynek. To ważne, bo przy wykopach i fundamentach liczy się nie tylko to, czy coś jest na działce, ale także czy przebiega przez strefę planowanych robót.
Nie zakładałbym, że kreska na ekranie oznacza dokładny środek rury w terenie z dokładnością do centymetra. Mapa pokazuje położenie obiektu w granicach dokładności danego opracowania, a przy projektowaniu i tak trzeba sprawdzić dokumentację branżową oraz uzgodnienia z gestorami sieci. Jeżeli planujesz ogrodzenie, taras albo przyłącze, ten jeden krok potrafi oszczędzić sporo nerwów i przeróbek. Po sieciach naturalnie przychodzi pora na pytanie, czym ta mapa różni się od mapy ewidencyjnej, bo te dwa dokumenty są często wrzucane do jednego worka.
Mapa zasadnicza i ewidencyjna nie są tym samym
W polskiej praktyce to częste źródło pomyłek. Mapa ewidencyjna skupia się na działkach, budynkach, użytkach i klasach gruntów, a mapa zasadnicza dorzuca szerszy obraz terenu: infrastrukturę, sieci i więcej elementów topograficznych. Jeśli ktoś mówi potocznie o „katastralnej mapie działki”, zwykle ma na myśli właśnie dane ewidencyjne, nie pełny obraz z mapy zasadniczej.
| Cecha | Mapa zasadnicza | Mapa ewidencyjna |
|---|---|---|
| Zakres treści | Granice, budynki, sieci, obiekty topograficzne i wybrane elementy wysokościowe | Granice działek, budynki, użytki, klasy gruntów i dane ewidencyjne |
| Najlepsza do | Projektowania, analizy kolizji, oceny zagospodarowania terenu | Spraw własnościowych, identyfikacji działki i odczytu danych ewidencyjnych |
| Sieci podziemne | Zwykle pokazane dużo wyraźniej | Zazwyczaj nie są osią treści mapy |
| Przydatność przy budowie domu | Bardzo duża, bo pokazuje kontekst techniczny działki | Pomocna jako uzupełnienie, ale nie wystarcza do oceny kolizji |
Ja traktuję te dwie mapy jak uzupełniające się warstwy tej samej historii. Jedna mówi, gdzie jest działka i jak jest opisana w ewidencji, druga pokazuje, co realnie dzieje się na i pod terenem. Gdy to zrozumiesz, łatwiej przejść do zastosowań praktycznych, zwłaszcza przy budowie domu albo podziale parceli.
Jak korzystać z mapy przy budowie, podziale i zakupie działki
Przy działce nie chodzi o samą ciekawość, tylko o decyzje, które kosztują pieniądze. Dlatego zawsze zaczynam od prostego schematu: sprawdzam granice, szukam kolizji z sieciami, a dopiero potem patrzę na szczegóły dodatkowe. Przy małych lub wąskich parcelach różnica nawet kilku decymetrów na wydruku potrafi zmienić miejsce ogrodzenia, podjazdu albo rzutu budynku.
- Upewnij się, że oglądasz aktualny podgląd albo świeży wydruk, a nie stary skan sprzed kilku lat.
- Porównaj przebieg granic z tym, co chcesz zbudować, zwłaszcza z fundamentami, ogrodzeniem i wjazdem.
- Sprawdź sieci uzbrojenia terenu w strefie robót, nie tylko na samym środku działki.
- Jeśli granica budzi wątpliwości, zleć wznowienie albo ustalenie granic, zamiast zgadywać na podstawie mapy.
- Przy projekcie domu wykorzystaj mapę do celów projektowych, bo zwykły podgląd rzadko daje wystarczającą dokładność do robót.
To podejście działa też przy podziale działki. Najpierw trzeba wiedzieć, gdzie naprawdę przebiegają granice i jakie obiekty mogą ograniczyć nowy układ parceli, dopiero później myśli się o formalnościach. Z takiej praktyki wynikają też typowe błędy, które widzę bardzo często.
Najczęstsze błędy w odczycie oznaczeń
- Branie wydruku w małej skali za dokładny plan robót.
- Mylenie symbolu z rzeczywistym położeniem obiektu w terenie.
- Zakładanie, że stary arkusz jest tak samo aktualny jak dzisiejszy podgląd online.
- Ignorowanie nakładania warstw, przez co granica wydaje się przecięta przez budynek albo sieć.
- Odczytywanie mapy zasadniczej jak dokumentu własnościowego, choć to nie ona rozstrzyga spór o prawo.
Najbardziej myli mnie zawsze jedno: ktoś patrzy na kreskę i chce z niej wyciągnąć decyzję prawną. A mapa sama w sobie nie rozstrzyga wszystkiego. Pokazuje bardzo dużo, ale przy sporach granicznych, przyłączeniach i większych inwestycjach potrzebujesz jeszcze dokumentów ewidencyjnych, projektu i czasem pracy geodety w terenie. I właśnie od tego warto zakończyć temat prostą listą kontrolną.
Co jeszcze sprawdzić, zanim podejmiesz decyzję na podstawie mapy
Zanim oprzesz się na mapie, sprawdź trzy rzeczy, które najczęściej decydują o wiarygodności odczytu: datę aktualizacji, skalę i legendę warstw. Jeśli oglądasz teren w Geoportalu albo w innym serwisie, upewnij się też, czy widzisz tylko podgląd mapy, czy również warstwy pomocnicze, które wyjaśniają oznaczenia. Bez tego łatwo zmylić detal z tłem albo pomylić obiekt tymczasowy z trwałym.
- Datę aktualizacji warstw i źródło wydruku.
- Legendę lub opis warstw w danym serwisie.
- Skalę, w której oglądasz obszar, bo ona zmienia poziom szczegółowości.
- To, czy obiekt jest tylko pokazany graficznie, czy potwierdzony dokumentami z ewidencji albo uzgodnieniami branżowymi.
Jeśli mam wybrać jedną zasadę, to brzmi ona tak: znaki traktuj jako wskazówkę do dalszej weryfikacji, a nie jako ostateczny wyrok o działce. Wtedy mapa zasadnicza naprawdę pomaga, zamiast wprowadzać w błąd.
